Los conductos eléctricos desempeñan un papel fundamental en la construcción y la infraestructura, ya que sirven como vías de protección para el cableado eléctrico y garantizan la seguridad y la fiabilidad de los sistemas eléctricos. Protegen los cables de los daños ambientales y ayudan a mantener una instalación limpia y ordenada, lo que reduce el riesgo de peligros eléctricos.
En Brasil, el mercado de tuberías para conductos eléctricos ha experimentado un crecimiento significativo, impulsado por el desarrollo urbano y los proyectos de infraestructura en curso. Por ello, presentamos los 10 principales proveedores de tuberías para conductos eléctricos en Brasil, destacando sus ofertas y puntos fuertes únicos en la industria.
1. Electromax
Fundada en 2012 en Araquari, SC, Eletromax tiene como objetivo diferenciarse en el mercado ofreciendo productos de alta calidad y precios competitivos. Equipada con maquinaria moderna y un equipo capacitado, la empresa se dedica a convertirse en una referencia en calidad y servicio al cliente dentro del mercado brasileño. Eletromax enfatiza valores como honrar los compromisos y garantizar las entregas a tiempo, todo mientras se esfuerza por lograr la máxima satisfacción del cliente.
La empresa ofrece una línea completa de conductos y accesorios de PVC adecuados para instalaciones residenciales, comerciales e industriales. Eletromax entiende la importancia de elegir el tamaño y el modelo de conducto adecuados, por lo que ofrece varias opciones diseñadas para satisfacer diversas necesidades de instalación. Por ejemplo, el conducto de PVC de 20 mm es perfecto para proyectos más pequeños, mientras que el conducto de 50 mm está diseñado para instalaciones más extensas, que se utilizan comúnmente en entornos industriales.
Eletromax también cuenta con diferentes modelos de conductos, que incluyen opciones rígidas, flexibles y corrugadas, cada una con propósitos específicos. Los conductos rígidos ofrecen una alta protección mecánica para instalaciones expuestas, mientras que los conductos flexibles permiten un tendido versátil en rutas irregulares. Los conductos corrugados facilitan la organización de múltiples cables, lo que proporciona una excelente flexibilidad.
Al priorizar la calidad y cumplir con los estándares técnicos, Eletromax Conexões garantiza que sus productos brinden confiabilidad, durabilidad y seguridad. Elegir Eletromax significa optar por soluciones confiables que mejoran la eficiencia de las instalaciones eléctricas, lo que la convierte en la opción preferida de clientes de diversos sectores.
2. Elección
Fundada en 1980, Elecon cuenta con más de 43 años de experiencia en el mercado de la construcción, ofreciendo materiales y accesorios para infraestructuras eléctricas en entornos residenciales e industriales. Desde sus inicios, la empresa se distinguió por la innovación y la diversificación de productos, en particular por atender la creciente demanda de conductos de aluminio, consolidándose como una referencia en este nicho. Con el tiempo, Elecon centró sus esfuerzos exclusivamente en el sector eléctrico, eliminando progresivamente los materiales de plomería y ampliando su gama de productos con conductos esmaltados, galvanizados y galvanizados por inmersión en caliente.
La política de calidad de Elecon se basa en tres pilares fundamentales: la satisfacción del cliente, la colaboración con proveedores cualificados y el desarrollo profesional de sus empleados. La empresa se compromete a comprender y abordar las necesidades únicas de sus clientes, garantizando productos de alta calidad y un servicio excepcional. Mantiene estrechas relaciones con proveedores que comparten su dedicación a la excelencia, garantizando que los materiales utilizados cumplan con los más altos estándares de la industria.
Los conductos rígidos, fabricados tanto en acero como en PVC, se destacan como soluciones seguras y eficientes para instalaciones eléctricas. Están diseñados para soportar y proteger el cableado eléctrico, ofreciendo resistencia a impactos y condiciones adversas. Elecon se enorgullece de proporcionar productos que cumplen con las regulaciones de la industria y cuentan con acabados impecables, lo que permite a los clientes ejecutar sus proyectos con confianza. Con un gran inventario en Guarulhos y Arujá y una flota dedicada de camiones, Elecon garantiza entregas puntuales, lo que refuerza su reputación como una opción confiable en el mercado.
3. Amanco Wavin
Wavin es un actor destacado en el mercado de soluciones de plomería y electricidad, conocido por sus productos innovadores diseñados para mejorar la seguridad y la eficiencia en diversas aplicaciones. Una de sus ofertas destacadas es el sistema Tigris Flex, que cuenta con la primera tubería flexible certificada para conducir agua potable fría y caliente, de conformidad con la norma ISO 22391. Fabricadas con polietileno resistente a altas temperaturas, las tuberías Tigris Flex están disponibles en diámetros de 16, 20, 25 y 32 mm, y están codificadas por colores en rojo y azul para una fácil identificación.
Además del sistema Tigris Flex, Wavin se especializa en conductos de PVC diseñados para cableado eléctrico y telefónico. Sus conductos y conexiones de PVC con certificación UL, incluido el sistema Conduflex de tubos corrugados rígidos, brindan una solución confiable para alojar y proteger conductores aislados y cableado de telecomunicaciones. Este enfoque en la durabilidad y la seguridad garantiza que sus instalaciones eléctricas cumplan con estrictos estándares de rendimiento.
Con un compromiso con la innovación y la calidad, Wavin se posiciona como un proveedor clave en el mercado de conductos eléctricos, ofreciendo una gama integral de productos que satisfacen las diversas necesidades de los sectores de la construcción y la infraestructura. Su dedicación a brindar soluciones de alta calidad mejora la seguridad y la eficiencia generales de los sistemas eléctricos, lo que consolida su reputación como un socio confiable en la industria.
4. Tigre
Con una trayectoria de 80 años, Tigre es una multinacional brasileña reconocida como líder en soluciones para la construcción civil. Fundada en 1941 por João Hansen Júnior, la empresa se centró inicialmente en la fabricación de accesorios de plástico y luego se convirtió en pionera en la producción de tuberías y conductos de PVC y conexiones en Brasil. Hoy, Tigre opera en más de 30 países, con más de 5.000 empleados y nueve plantas de fabricación en Brasil, junto con varias instalaciones internacionales.
La amplia cartera de productos de Tigre incluye soluciones para sistemas hidráulicos, eléctricos, drenaje, accesorios sanitarios y tratamiento de agua. Destacan sus conductos galvanizados, que brindan protección confiable para instalaciones eléctricas en diversas aplicaciones. La empresa enfatiza la innovación y la calidad, y amplía continuamente su oferta para satisfacer las necesidades cambiantes de la industria de la construcción.
El compromiso de Tigre con la excelencia es evidente en su amplia presencia en el mercado, con productos disponibles en más de 90.000 puntos de venta. La empresa se enorgullece de transformar la gestión del agua y mejorar la calidad de vida a través de soluciones innovadoras, lo que refleja su dedicación a la sostenibilidad y la satisfacción del cliente. Con un enfoque en soluciones completas y de alta calidad, Tigre continúa estableciendo puntos de referencia en la industria y consolidando su posición como un actor clave en el mercado de conductos eléctricos.
5. Tubos de PE
PE Tubos ha sido una marca líder en la fabricación de conductos de plástico de alta calidad durante más de 30 años. Especializada en una amplia gama de productos, incluidos conductos rígidos y flexibles, conductos de PVC resistentes al fuego, mangueras de polietileno y diversos conectores, la empresa se compromete a satisfacer las necesidades cambiantes de las industrias de la construcción y el riego.
En PE Tubos, la calidad es una prioridad absoluta. La empresa utiliza materias primas de primera calidad y técnicas de producción innovadoras para garantizar que cada producto cumpla con los estándares más altos. Su dedicación a la sostenibilidad es evidente en el uso de materiales reciclados, que no solo reducen el impacto ambiental, sino que también promueven prácticas de fabricación responsables.
PE Tubos entiende que las soluciones de conductos eficaces son esenciales para instalaciones seguras y eficientes. Sus productos están diseñados para adaptarse a diversas aplicaciones, incluidos cableado eléctrico, telecomunicaciones y sistemas de riego. Con un enfoque en la confiabilidad y el rendimiento, PE Tubos tiene como objetivo proporcionar a los clientes conductos que resistan el paso del tiempo.
6. Tramontina
Fundada en 1976, Tramontina Eletrik SA se ha consolidado como un actor clave en el mercado de materiales eléctricos, con sede en Carlos Barbosa, RS, Brasil. Con una amplia instalación industrial de 40.000 m² y una fuerza laboral dedicada de más de 400 empleados, Tramontina Eletrik se enfoca en entregar productos de alta calidad para aplicaciones domésticas, industriales y corporativas.
La empresa ofrece una amplia gama de productos, entre ellos tomacorrientes, interruptores, cables de extensión, conductos y accesorios para ductos eléctricos. También fabrica disyuntores, cuadros eléctricos, dispositivos resistentes a la intemperie y productos especializados para ambientes potencialmente explosivos. El compromiso de Tramontina Eletrik con la innovación se refleja en sus productos fabricados a pedido con inyección de aluminio, que atienden las necesidades específicas de los clientes.
Tramontina Eletrik se enorgullece de alinear el desempeño, la seguridad y la estética en todas sus líneas de productos, garantizando que los clientes reciban no solo soluciones confiables sino también visualmente atractivas. La empresa se adhiere a estrictos estándares de control de calidad y cumplimiento normativo, lo que le ha ganado una sólida reputación tanto en Brasil como a nivel internacional. Con un enfoque en la sustentabilidad y las prácticas de fabricación responsables, Tramontina Eletrik continúa evolucionando, satisfaciendo las crecientes demandas del mercado de materiales eléctricos y manteniendo su legado de calidad e innovación.
7. Corona
Krona es uno de los mayores fabricantes de tuberías, conexiones y accesorios de Brasil, conocido por su compromiso con la confiabilidad, la calidad y la seguridad. Fundada en 1994, la empresa ha crecido significativamente desde una pequeña operación en Joinville hasta convertirse en un nombre líder en la industria, con múltiples unidades de fabricación y una sólida cartera de productos. Los productos de Krona se elaboran de acuerdo con las normas técnicas de ABNT y se someten a un estricto control de calidad, lo que garantiza que cumplan con las más altas garantías del mercado. La empresa también está certificada por el Programa Brasileño de Calidad y Productividad del Hábitat (PBQP-H).
Una característica destacada de la Línea Eléctrica de Krona es su gama de conductos, que son esenciales para instalaciones de baja tensión. Estos conductos están diseñados para cumplir con las normas NBR, específicamente NBR 15465 para sistemas de conductos plásticos en instalaciones eléctricas de baja tensión y NBR 5410 para instalaciones generales de baja tensión. Además de los conductos, la Línea Eléctrica presenta productos clave como Cajas Protectoras con Tomas, Cajas de Conexiones Eléctricas y Paneles de Distribución. El compromiso de Krona con la innovación y la calidad no solo mejora la seguridad de las instalaciones eléctricas, sino que también consolida su reputación como un referente en la industria, satisfaciendo las necesidades cambiantes de sus clientes y priorizando la confiabilidad de los conductos eléctricos.
La misión de Krona se centra en ofrecer una calidad competitiva y un servicio integral en cinco dimensiones clave: calidad, costo, entrega, clima organizacional y seguridad. Con la visión de ser la opción preferida de los clientes, la empresa valora la ética, la transparencia y el desarrollo de los empleados. Krona continúa liderando el mercado con productos innovadores y un compromiso con la excelencia, consolidando su posición como proveedor confiable en la industria de los conductos eléctricos.
8. ABB en Brasil
ABB es líder mundial en electrificación y automatización, con más de 140 años de experiencia en el sector que han consolidado su reputación como socio de confianza para soluciones seguras, inteligentes y sostenibles. Con presencia en más de 100 países y unos 105.000 empleados, ABB se dedica a optimizar el uso de la energía y a afrontar desafíos globales como el cambio climático y la escasez de recursos.
La amplia cartera de productos de la empresa abarca una amplia gama de soluciones de electrificación y automatización, que atienden a sectores que van desde la generación de energía y la infraestructura de vehículos eléctricos hasta la energía solar y la automatización industrial. Cabe destacar que ABB ofrece conductos de PVC que incluyen sistemas de conductos no metálicos flexibles, así como productos de baja y media tensión, subestaciones modulares, inversores solares y soluciones de automatización de la distribución. Cada producto está diseñado meticulosamente para garantizar la eficiencia operativa, la seguridad y el cumplimiento de los estándares de la industria.
El compromiso de ABB con la calidad y la seguridad se ve reforzado por una serie de certificaciones, entre las que se incluyen la certificación British Kitemark, la aprobación CE y la UL 1696. Estas certificaciones ponen de relieve la dedicación de la empresa a la producción de productos de alto rendimiento que cumplen los rigurosos requisitos de la industria. A través de tecnologías de materiales avanzadas y mejoras continuas en los procesos de fabricación, ABB se centra en ofrecer soluciones duraderas que resistan el paso del tiempo y, al mismo tiempo, satisfagan las necesidades cambiantes de sus clientes.
9. Eaton en Brasil
Eaton, fundada en 1911 por Joseph Eaton, es una empresa global de gestión energética con sede en Dublín, Irlanda. Con operaciones en más de 175 países, Eaton se ha consolidado como líder en el suministro de soluciones eléctricas innovadoras. El compromiso de la empresa con la mejora de la eficiencia y la sostenibilidad la ha posicionado como un socio de confianza en sectores de infraestructura crítica, como la atención sanitaria, el transporte y los centros de datos.
Eaton ofrece una amplia gama de productos, incluidos varios tipos de conductos eléctricos, como conductos de PVC, de metal rígido y flexibles, junto con una amplia selección de accesorios y conexiones. Esta diversa cartera de productos permite a Eaton atender una amplia gama de aplicaciones, garantizando soluciones de gestión de energía fiables y seguras para sus clientes.
La empresa tiene una importante presencia en el mercado y contribuye a proyectos clave en todo el mundo, desde hospitales y fábricas hasta instalaciones de energía renovable. El cumplimiento de Eaton con certificaciones estrictas, como las normas ISO 9001 y UL, subraya su dedicación a la calidad y la seguridad en su oferta de productos.
Lo que distingue a Eaton es su enfoque en la innovación y la sostenibilidad. La empresa se dedica a desarrollar soluciones energéticamente eficientes que no solo satisfagan las necesidades actuales, sino que también anticipen los desafíos futuros. Con un fuerte compromiso con la reducción del impacto ambiental, Eaton está bien posicionada para liderar la transición hacia un panorama de gestión energética más sostenible.
10. Tubo C
Tubo C es un fabricante profesional de conductos de PVC con sede en China, reconocido por sus soluciones innovadoras en gestión y protección de cables y con décadas de experiencia en la industria. El enfoque de la empresa en la calidad y la eficiencia le permite satisfacer las demandas cambiantes de varios mercados y, al mismo tiempo, mantener altos estándares de producción y servicio.
La amplia gama de productos de Ctube incluye una amplia gama de conductos y accesorios de PVC, como conductos rígidos y flexibles, cajas eléctricas (incluidas cajas de conexiones y adaptables) y diversos accesorios como acoplamientos, codos y curvas de barrido. La empresa se especializa en conductos con certificación UL, estándar CSA, AS/NZS 2053, así como conductos solares y sin halógenos con baja emisión de humo. Cada producto está diseñado para cumplir con estándares específicos de la industria, lo que garantiza la confiabilidad y versatilidad en las instalaciones eléctricas.
El compromiso con la calidad y los estándares medioambientales es fundamental para las operaciones de Ctube, como lo demuestran sus certificaciones, entre ellas la ISO 9001 para la gestión de la calidad y la ISO 14001 para la gestión medioambiental. Además, Ctube cuenta con certificaciones internacionales como SGS, RoHS, CNAS, CE e IEC. Estas certificaciones subrayan la dedicación de la empresa a la producción de productos de alta calidad que cumplen con los estándares mundiales, lo que refuerza su posición como proveedor de confianza en el mercado.
1. Comprensión de los conductos eléctricos flexibles
1.1 Definición
Los conductos eléctricos flexibles son sistemas de tuberías fabricados con diversos materiales diseñados para proteger y gestionar el cableado eléctrico. Se pueden adaptar fácilmente a diferentes configuraciones y entornos, lo que los convierte en la opción preferida en muchas instalaciones. El objetivo principal de los conductos flexibles es proteger los cables contra daños causados por factores ambientales, humedad y estrés mecánico.
1.2 Diferencias con los conductos rígidos
Los conductos flexibles difieren significativamente de los conductos rígidos en términos de instalación y aplicación. Los conductos rígidos, generalmente hechos de metal o PVC, son rectos y requieren accesorios para cambios de dirección. Proporcionan una excelente protección, pero carecen de la adaptabilidad necesaria para un trazado intrincado. Por el contrario, los conductos flexibles se pueden doblar y manipular fácilmente, lo que permite transiciones y ajustes sin problemas sin la necesidad de accesorios adicionales. Esta flexibilidad los hace ideales para aplicaciones en las que se requiere movimiento, como la conexión de equipos y maquinaria al aire libre o en áreas con cambios frecuentes de distribución.
1.3 Importancia de elegir el conducto flexible adecuado para exteriores
El uso del conducto correcto para aplicaciones al aire libre es vital. Los entornos al aire libre pueden exponer los conductos a condiciones climáticas adversas, radiación ultravioleta y desgaste físico. Elegir el conducto adecuado no solo mejora la seguridad, sino que también prolonga la vida útil del sistema de cableado, lo que reduce el riesgo de fallas y peligros eléctricos. En este blog, profundizaremos en la pregunta "¿qué tipo de conducto eléctrico flexible se utiliza para exteriores?" y presentaremos varios tipos de conductos flexibles para exteriores, explorando sus características, aplicaciones y ventajas para ayudarlo a tomar decisiones informadas para sus proyectos eléctricos.
1.4 Clasificación de conductos eléctricos flexibles
Existen diferentes clasificaciones de conductos eléctricos flexibles en función de la base de la clasificación, como la presencia de una funda y los materiales utilizados. Para facilitar la comprensión, los hemos categorizado de la misma manera que se muestra en el diagrama, dividiéndolos en tipos con y sin funda. En la siguiente publicación, también seguiremos este orden, explicando cada categoría en detalle para proporcionar una comprensión integral de las diversas opciones de conductos flexibles disponibles.
Los conductos flexibles se clasifican en dos categorías principales: con revestimiento y sin revestimiento. Los conductos flexibles con revestimiento se dividen a su vez en función de la composición de su material. Un tipo tiene un núcleo metálico con un revestimiento no metálico, comúnmente conocido como LFMC (conducto metálico flexible hermético a líquidos), que ofrece flexibilidad con una mayor protección contra los elementos ambientales. El segundo tipo, LFNC (conducto no metálico flexible hermético a líquidos), está fabricado completamente con materiales no metálicos, lo que proporciona resistencia a la corrosión y flexibilidad, y se utiliza a menudo en entornos propensos a la humedad o hostiles.
Por otro lado, los conductos flexibles sin revestimiento se clasifican en FMC (conducto metálico flexible) y FNC (conducto no metálico flexible). El FMC suele estar fabricado con acero galvanizado o aluminio, lo que proporciona una protección duradera en entornos más exigentes. El FNC suele estar hecho de materiales como PVC y HDPE.
2. Conducto eléctrico flexible con revestimiento Introducción
2.1 Conducto metálico flexible hermético a líquidos
2.1.1 ¿Qué son los conductos metálicos flexibles herméticos?
Según el artículo 350 del NEC, un conducto metálico flexible hermético a líquidos (LFMC) es un conducto de sección transversal circular que tiene una cubierta exterior hermética a líquidos, no metálica y resistente a la luz solar sobre un núcleo metálico flexible interior.
2.1.2 ¿Qué pasa con los requisitos de producción de LFMC?
Según la certificación UL, los conductos LFMC están hechos de materiales como aluminio, latón, cobre o acero inoxidable. El material y las dimensiones de la tira de unión deben diseñarse de modo que el conducto terminado cumpla con los valores de resistencia requeridos antes de la prueba de alta corriente. Además, la tira de unión no debe afectar negativamente la flexibilidad del conducto ni su radio de curvatura mínimo.
Se puede incluir opcionalmente un trenzado metálico, con un diámetro mínimo de alambre de 0,005 pulgadas (0,13 mm), entre el conducto metálico y la cubierta exterior. Si el núcleo del conducto está hecho de aluminio, el trenzado también debe ser de aluminio o metal estañado para garantizar la compatibilidad.
2.1.3 Tamaños de conductos metálicos flexibles herméticos
El conducto metálico terminado debe cumplir con las medidas de diámetro interno y externo especificadas, como se describe en la Tabla 5.1. Estas medidas garantizan que el conducto no sea ni demasiado grande ni demasiado pequeño.
2.2 Conducto flexible no metálico hermético a líquidos
2.2.1 ¿Qué son los conductos flexibles no metálicos herméticos?
El conducto flexible no metálico hermético a líquidos (LFNC) es una canalización de sección transversal circular de varios tipos que se puede doblar
La mano se puede mover sin ayuda de ningún otro dispositivo y está diseñada para flexionarse durante toda su vida útil. FNMC es una designación alternativa para LFNC. Según la certificación UL, LFNC está diseñada para usarse en lugares húmedos, secos o aceitosos a una temperatura máxima de 60 °C (140 °F), a menos que se indique lo contrario.
2.2.2 Tipos de conductos flexibles no metálicos herméticos
Tipo LFNC-A: Un núcleo interior y una cubierta lisos y sin costuras unidos entre sí y que tienen una o más capas de refuerzo entre el núcleo y las cubiertas.
Tipo LFNC-B: Una superficie interior lisa con refuerzo integral dentro de la pared de la pista de rodadura.
Tipo LFNC-C: Una superficie interna y externa corrugada sin refuerzo integral dentro de la pared de la pista de rodadura.
2.2.3 Tamaños de conductos no metálicos flexibles herméticos
El conducto tipo LFNC-A tiene requisitos específicos en cuanto a sus diámetros interior y exterior, que deben cumplir con las normas establecidas en la Tabla 1. Para garantizar el cumplimiento, se utilizan para las pruebas los calibres de límite de paso/no paso, como se especifica en la Figura 1 y la Tabla 1. La cubierta independiente del conducto también debe cumplir con los requisitos de espesor mínimo que se describen en la Tabla 2. Este espesor se determina cortando y preparando una muestra del conducto terminado. El espesor promedio se calcula a partir de cinco mediciones, mientras que la medición más pequeña representa el espesor mínimo en cualquier punto.
En el caso de los conductos tipo LFNC-B, los diámetros interior y exterior deben cumplir con las dimensiones establecidas en la Tabla 3, y el cumplimiento se verifica utilizando el mismo método de calibración de paso/no paso que en el caso del tipo LFNC-A. El revestimiento o cubierta flexible de los conductos tipo LFNC-B está reforzado, pero su espesor solo se especifica en los puntos entre las convoluciones formadas por el refuerzo rígido. Se toman al menos tres mediciones alrededor de la circunferencia, y la más pequeña representa el espesor mínimo en cualquier punto, como se indica en la Tabla 4.
Para los conductos tipo LFNC-C, el diámetro interior mínimo debe cumplir con las especificaciones de la Tabla 5. Otras dimensiones, como el espesor de la cubierta, no se especifican para este tipo.
3. Conducto eléctrico flexible sin revestimiento Introducción
3.1 Conducto metálico flexible (FMC)
3.1.1 ¿Qué son los conductos metálicos flexibles?
El conducto metálico flexible (FMC) es un conducto de sección transversal circular hecho de tiras metálicas entrelazadas, formadas y enrolladas helicoidalmente.
En el caso de los conductos de acero flexibles, el material de la tira debe ser de acero al carbono con una resistencia mínima a la tracción de 34 000 lbf/in² (234,5 MPa). La tira debe mantener un ancho y un espesor uniformes en toda su longitud, lo que garantiza la consistencia en la fabricación. Además, todas las superficies deben estar libres de incrustaciones y óxido antes de aplicar un revestimiento protector de zinc.
En el caso de los conductos de aluminio flexibles, el material de la tira debe cumplir requisitos similares de resistencia a la tracción, con una resistencia a la tracción mínima de 34 000 lbf/in² (234,5 MPa). Sin embargo, en el caso del aluminio, existe un requisito adicional: el contenido de cobre no debe superar el 0,40 por ciento. Al igual que la tira de acero, la tira de aluminio también debe mantener un ancho y un espesor uniformes en toda su longitud.
3.1.2 Espesor del conducto metálico flexible
El espesor de la tira metálica utilizada para el conducto metálico flexible no debe ser menor que el indicado en la Tabla 5.1 para el conducto metálico flexible de pared estándar (FMC).
Excepción: El espesor de la tira metálica puede ser menor que el indicado en la Tabla 5.1 cuando el conducto cumpla con los requisitos especificados para conductos metálicos flexibles de pared reducida (RWFMC).
3.1.3 Requisitos de diámetro externo para conductos flexibles de acero y aluminio
En el caso de los conductos de acero y aluminio flexibles terminados, los tamaños comerciales de 3/8 a 4 deben cumplir con requisitos específicos de diámetro externo. El diámetro externo de estos conductos no debe ser menor que los valores que se indican en la segunda columna ni mayor que los que se indican en la tercera columna de la Tabla 9.1 (en pulgadas) o la Tabla 9.2 (en milímetros). Esto garantiza la uniformidad en el tamaño de los conductos y la compatibilidad con los accesorios y otros componentes de las instalaciones eléctricas.
3.1.4 Requisitos de diámetro interno para conductos flexibles de acero y aluminio
De manera similar, el diámetro interno para los tamaños comerciales de 3/8 a 4 debe cumplir con los estándares mínimos, como se indica en la cuarta columna de la Tabla 9.1 o la Tabla 9.2. Para conductos entre tamaños comerciales de 3/8 a 2, el diámetro interno no debe exceder los valores máximos que se indican en la quinta columna de estas tablas. Estas especificaciones garantizan un espacio adecuado para el cableado y minimizan el riesgo de sobrecompresión o reducción de la capacidad.
3.2 Tubos eléctricos no metálicos (ENT)
3.2.1 ¿Qué son los tubos eléctricos no metálicos?
Los tubos eléctricos no metálicos (ENT) son conductos corrugados, flexibles y no metálicos de sección transversal circular. Los ENT están compuestos de un material resistente a la humedad y a los ambientes químicos y son retardantes de llama.
3.2.2 Requisitos de los tubos eléctricos no metálicos
El material utilizado para ENT será cloruro de polivinilo (PVC) rígido (no plastificado). Los accesorios fijados mecánicamente se fabricarán a partir de un material que tenga un índice térmico relativo (RTI) mínimo de 90 °C (194 °F) para propiedades eléctricas y para propiedades mecánicas sin impacto, como se describe en UL 746B y CAN/CSA-C22.2 N.º 0.17.
Según la norma UL 1653, los equipos de control de acceso cubiertos por esta norma están diseñados para su uso en condiciones específicas de temperatura e instalación. Pueden funcionar de forma continua a una temperatura máxima de 75 °C (167 °F) y en entornos en los que la temperatura ambiente no supere los 50 °C (122 °F).
En instalaciones en áticos, los tubos eléctricos no metálicos (ENT) deben colocarse a no más de 900 mm (3 pies) por encima de la parte inferior de la viga del techo, y el material ENT debe tener una clasificación mínima de 60 °C (140 °F) para garantizar un rendimiento seguro en estas condiciones.
3.2.3 Tamaños de tubos eléctricos no metálicos
Las dimensiones de los distintos tamaños comerciales de ENT serán las que se muestran en la Tabla 1.
Hemos presentado este tipo de conducto en detalle en este artículo. Puedes obtener más información si lo deseas.
3.3 Conducto de polietileno de alta densidad (HDPE)
3.3.1 ¿Qué son los conductos de polietileno de alta densidad?
El conducto de polietileno de alta densidad (HDPE) es un conducto no metálico de sección transversal circular.
Los programas 40, 80, EPEC-A y EPEC-B son tipos de conductos eléctricos de polietileno de alta densidad (HDPE) enrollables y de pared lisa, cada uno cubierto por separado bajo la Norma para conductos de HDPE de longitud continua, UL 651B.
El conducto de HDPE Schedule 40 está diseñado específicamente para aplicaciones sobre el suelo cuando se reviste con al menos 2 pulgadas (50 mm) de hormigón. También es adecuado para instalaciones subterráneas, ya sea mediante enterramiento directo o revestimiento de hormigón, y ofrece flexibilidad y durabilidad para una variedad de proyectos eléctricos.
3.3.2 Tipos y tamaños de conductos de polietileno de alta densidad
Los límites del diámetro exterior de los conductos Schedule-40, Schedule-80, EPEC-A y EPEC-B serán los especificados en la Tabla 5.1.
Los límites en los espesores de pared de los conductos Schedule-40, Schedule-80, EPEC-A y EPEC-B serán los especificados en las Tablas 5.2 y 5.3.
3.3.3 Requisitos del conducto de HDPE
La resistencia a la tracción promedio de tres muestras envejecidas de conducto terminado debe ser al menos el 95 por ciento de la resistencia a la tracción promedio de tres muestras no envejecidas. Además, la resistencia a la tracción promedio de las muestras no envejecidas debe cumplir con el límite especificado para el compuesto utilizado en la fabricación del conducto. Sin embargo, las muestras no envejecidas deben tener una resistencia a la tracción de no menos de 4000 lbf/in² (27,6 MN/m², 2,76 kN/cm² o 2812 gf/mm²), lo que garantiza que el conducto mantenga una resistencia mecánica adecuada.
La temperatura promedio a la que las muestras de barras con soporte simple y carga central, mecanizadas a partir de un conducto terminado, se desvían 0,010 pulgadas (0,25 mm) no debe ser inferior a 70 °C (158 °F) bajo una tensión de 66 psi (455 kN/m², 45,5 N/cm² o 46,4 gf/mm²). Esto garantiza que el conducto mantenga una resistencia suficiente a la deformación en condiciones de tensión y temperatura específicas.
4. Elija el conducto flexible adecuado para uso en exteriores
Al seleccionar conductos flexibles para aplicaciones al aire libre, es fundamental tener en cuenta diversos desafíos ambientales.
4.1 Requisitos clave para conductos flexibles para exteriores
Resistente al agua y a la humedad:El conducto debe evitar la entrada de agua para proteger el cableado eléctrico de daños y cortocircuitos, especialmente en ambientes lluviosos o húmedos.
Resistencia a la corrosión:Las instalaciones en exteriores suelen estar expuestas a elementos que pueden provocar corrosión, sobre todo en zonas costeras o industriales. El material debe ser resistente a la corrosión para garantizar un rendimiento duradero.
Resistencia a los rayos UV:La exposición al sol puede degradar los materiales con el tiempo. Un conducto resistente a los rayos UV es esencial para evitar la fragilidad o el agrietamiento debido a la exposición prolongada a la luz solar.
Tolerancia de temperatura:Los conductos exteriores deben poder soportar fluctuaciones extremas de temperatura, tanto altas como bajas, para evitar la expansión, contracción o degradación del material.
Resistencia a la presión y al impacto:En áreas donde el conducto puede estar sujeto a estrés físico, como estar enterrado bajo tierra o montado en lugares expuestos, debe poder soportar la presión y los posibles impactos sin sufrir daños.
A continuación, comparamos diferentes conductos flexibles en función de estos estándares de prueba esenciales para ayudarlo a tomar la decisión correcta al seleccionar el conducto eléctrico.
4.2 Comparación de diferentes tipos de conductos flexibles
4.2.1 Conducto metálico flexible hermético a líquidos (LFMC)
Como mencionamos anteriormente, el conducto metálico flexible hermético a líquidos (LFMC) consta de un núcleo metálico flexible, generalmente de acero galvanizado, que está envuelto en una funda plástica impermeable. Este diseño combina la resistencia del metal con la resistencia a la humedad de los materiales no metálicos.
Características
Núcleo metálico:Proporciona protección mecánica robusta para los cables en el interior.
Vaina de plástico:Ofrece una excelente impermeabilidad y resistencia a los rayos UV, lo que lo hace ideal para uso en exteriores.
Beneficios clave
Impermeabilización superior:El revestimiento plástico exterior garantiza una protección completa contra el agua, lo que hace que LFMC sea perfecto para entornos húmedos como jardines, piscinas o climas lluviosos.
Resistente a la corrosión:El núcleo de acero galvanizado resiste el óxido, mientras que el revestimiento de plástico agrega una capa adicional de defensa contra la corrosión.
Alta durabilidad:LFMC ofrece una protección excepcional contra el estrés mecánico y el impacto, lo que lo hace ideal para aplicaciones de trabajo pesado como cableado para equipos de exterior, maquinaria e instalaciones expuestas.
Mejor para
Aplicaciones que requieren protección mecánica de alta resistencia, como cableado cerca de fuentes de agua, equipos al aire libre o áreas expuestas a posibles impactos.
4.2.2 Conducto flexible no metálico hermético a líquidos (LFNC)
El conducto flexible no metálico hermético a líquidos (LFNC) está fabricado completamente con materiales no metálicos, generalmente cloruro de polivinilo (PVC), lo que lo hace liviano y muy flexible. A diferencia del LFMC, no tiene un núcleo metálico, pero aun así brinda una excelente protección en entornos exteriores.
Características
Composición no metálica:Fabricado con materiales como PVC, LFNC es resistente a la corrosión y muy flexible.
Resistencia a la humedad y a los rayos UV.:El plástico está diseñado para ser impermeable y resistente a la degradación por la luz solar.
Beneficios clave
Fácil instalación:Debido a su naturaleza liviana, el LFNC es más fácil de manipular e instalar en comparación con los conductos de metal.
RentableLos conductos no metálicos suelen ser menos costosos que los metálicos y ofrecen una solución rentable sin comprometer la resistencia a la humedad.
Resistencia a la corrosión:Como no es metálico, el LFNC es naturalmente inmune al óxido y la corrosión, lo que lo convierte en una excelente opción para ambientes costeros o muy húmedos.
Mejor para
Aplicaciones donde se necesita flexibilidad y protección contra la humedad pero la protección mecánica no es tan crítica, como en la iluminación exterior o en los sistemas de cableado residencial.
4.2.3 Conducto metálico flexible (FMC)
El conducto metálico flexible (FMC), a veces llamado “Greenfield”, está hecho de tiras metálicas entrelazadas y enrolladas en espiral (generalmente de acero galvanizado o aluminio).
Características
Meta entrelazadal:El diseño de FMC le otorga resistencia y flexibilidad, lo que le permite doblarse alrededor de obstáculos y al mismo tiempo brindar protección mecánica.
Beneficios clave
Fuerte protección mecánica:FMC está diseñado para soportar impactos y presiones externas, lo que lo hace ideal para áreas exteriores donde el conducto podría estar sometido a estrés físico.
Resistencia al calor:Los conductos metálicos como FMC funcionan mejor en entornos con altas temperaturas en comparación con las opciones no metálicas, lo que los hace ideales para instalaciones cerca de fuentes de calor.
Mejor para
Instalaciones exteriores donde la protección mecánica es una prioridad, pero en zonas no expuestas al agua ni a la humedad.
4.2.4 Conducto flexible no metálico
El conducto flexible no metálico está hecho de plásticos como PVC o polietileno y se utiliza en una variedad de aplicaciones exteriores y subterráneas donde la resistencia a la corrosión y la flexibilidad son importantes.
Características
No metálico:Este conducto es resistente a la corrosión y muy flexible, lo que facilita su instalación alrededor de curvas y obstáculos.
Impermeable:Muchos conductos no metálicos están clasificados para entornos húmedos, lo que los hace adecuados para instalaciones al aire libre donde se requiere protección contra el agua.
Beneficios clave
Resistente a la corrosión:Al no ser metálico, este conducto es naturalmente inmune al óxido, lo que lo hace ideal para instalaciones húmedas, subterráneas o costeras.
Protección UV:La mayoría de los conductos no metálicos utilizados en exteriores tienen propiedades resistentes a los rayos UV, lo que evita la degradación por la exposición a la luz solar.
Mejor para
Áreas donde la resistencia a la corrosión y la flexibilidad son clave, como el paisajismo exterior o los sistemas de iluminación de jardines.
4.2.5 Conducto de polietileno de alta densidad (HDPE)
Características
Material de polietileno: el HDPE es resistente a productos químicos, al agua y a los impactos, lo que proporciona una protección duradera en entornos difíciles.
Extrema flexibilidad: La flexibilidad del material hace que sea fácil de instalar, incluso en terrenos curvos o irregulares.
Beneficios clave
Impermeable:Los conductos de HDPE ofrecen una impermeabilización excepcional y son ideales para aplicaciones de enterramiento directo, como líneas eléctricas o de telecomunicaciones subterráneas.
Alta resistencia al impacto:Excelente tenacidad para soportar las condiciones del lugar de trabajo, se dobla y se flexiona sin romperse, incluso con movimientos o sacudidas del suelo.
Resistencia a la temperatura: Resiste la fragilidad debida al envejecimiento o al clima frío y conserva la resistencia al impacto.
Mejor para
Instalaciones exteriores a largo plazo en entornos hostiles, como cableado subterráneo para sistemas de distribución eléctrica, telecomunicaciones y aplicaciones de energía solar.
5. Códigos, normas y certificaciones de conductos eléctricos flexibles
Para mejorar su comprensión, proporcionamos algunas referencias a las normas pertinentes sobre catéteres flexibles. Las distintas normas pueden adaptarse a distintos usos y aplicaciones finales, por lo que es importante revisar el alcance de cada norma para comprender su finalidad.
5.1 Normas para conductos metálicos flexibles herméticos
●Underwriters Laboratories (UL y ULC) (por ejemplo, UL360)
●Artículo 350 de la norma NFPA70/NEC
●Asociación Canadiense de Normas (CSA) (por ejemplo, C22.2 No. 56).
5.2 Normas para conductos flexibles no metálicos herméticos
●Underwriters Laboratories (UL y ULC) (por ejemplo, UL1660)
●Artículo 356 de la NFPA70/NEC
●Asociación Canadiense de Normas (CSA) (por ejemplo, C22.2 No. 198).
5.3 Normas para conductos metálicos flexibles
●Underwriters Laboratories (UL y ULC) (por ejemplo, UL1)
●Artículo 348 de la NFPA70/NEC
●Asociación Canadiense de Normas (CSA) (por ejemplo, C22.2 No. 50).
5.4 Normas para conductos flexibles no metálicos
5.4.1 Normas para conductos corrugados flexibles de cloruro de polivinilo (PVC) y tubos eléctricos no metálicos (ENT)
●Underwriters Laboratories (UL y ULC) (por ejemplo, UL1653)
●Artículo 262 de la NFPA70/NEC
●Asociación Canadiense de Normas (CSA) (por ejemplo, C22.2 No. 227).
5.4.2 Normas para conductos de polietileno de alta densidad (HDPE)
●ASTM Internacional (por ejemplo, ASTM F2160, D3485);
●Underwriters Laboratories (UL y ULC) (por ejemplo, UL651A, UL 1990)
●Artículo 353 de la NFPA70/NEC
●NEMA (por ejemplo, TC7, TCB-4, TCB-3)
●Asociación Canadiense de Normas (CSA) (por ejemplo, CSA C22.2 NO327)
6. Conclusión
En esta publicación se ofrece una descripción detallada de los diferentes tipos de conductos eléctricos flexibles, destacando los beneficios y las características exclusivas de cada material. Los conductos flexibles de PVC, conocidos por su naturaleza liviana y rentable, son ideales para el cableado residencial al aire libre y las áreas con estrés mecánico limitado. Los conductos flexibles de metal ofrecen una resistencia y durabilidad superiores, lo que los hace adecuados para entornos industriales o lugares donde el cableado puede estar expuesto a daños físicos. Los conductos flexibles herméticos están diseñados específicamente para evitar la entrada de humedad, lo que los hace perfectos para áreas mojadas o húmedas, como equipos al aire libre, instalaciones de piscinas o áreas propensas a la lluvia.
Al seleccionar un conducto, es importante evaluar las condiciones ambientales específicas a las que se enfrentará su proyecto. Esto incluye la exposición a los rayos UV, las fluctuaciones de temperatura, la humedad y los impactos físicos. También se deben considerar las necesidades de protección mecánica del cableado, especialmente en áreas industriales o de mucho tráfico donde los cables pueden estar en riesgo. Además, la elección del conducto debe alinearse con el presupuesto del proyecto, equilibrando la rentabilidad con el nivel necesario de protección.
Otro factor crítico son las normas y regulaciones locales de seguridad, como las establecidas en el Código Eléctrico Nacional (NEC) y otras pautas regionales. Garantizar el cumplimiento de estas normas es esencial para garantizar la seguridad y la longevidad de su instalación. En última instancia, la selección del conducto flexible adecuado implica una evaluación cuidadosa de las necesidades específicas del proyecto, los escenarios de aplicación y los requisitos locales para lograr un rendimiento óptimo, durabilidad y cumplimiento normativo.
7. Conductos flexibles de PVC y UPVC de Ctube
Ctube es un fabricante profesional de conductos, dedicado a proporcionar productos confiables y duraderos para instalaciones eléctricas versátiles.
Nuestro Conductos flexibles de PVC Cumplir con certificaciones internacionales como UL 651, AS/NZS 2053 y CSA, garantizando una flexibilidad, durabilidad y seguridad excepcionales en diferentes entornos.
Ctube también ofrece series especiales de conductos flexibles: la serie de conductos solares y la serie de conductos libres de halógenos y de baja emisión de humo (LSZH). El conducto solar está diseñado específicamente para aplicaciones fotovoltaicas y ofrece una resistencia superior a los rayos UV y a las duras condiciones climáticas. Su rango de temperatura va de -15 a +105 ℃ y es ignífugo. Este conducto garantiza una durabilidad y un rendimiento a largo plazo, lo que lo convierte en una opción ideal para instalaciones solares.
Ya sea que necesite protección para el cableado en entornos dinámicos, aplicaciones al aire libre o espacios confinados, puede confiar en Ctube para proteger sus sistemas eléctricos con los más altos estándares de rendimiento y confiabilidad.
Preguntas frecuentes
1. ¿Cómo sé qué material de conducto flexible es mejor para mi proyecto?
Para elegir el conducto adecuado, tenga en cuenta factores como las condiciones ambientales (por ejemplo, humedad, exposición a rayos UV), las necesidades de protección mecánica, los requisitos de seguridad, el presupuesto del proyecto y las normativas locales. Por ejemplo, los conductos de PVC son rentables y resistentes a la corrosión, mientras que los conductos de metal ofrecen mayor durabilidad y protección contra impactos.
2. ¿Cuánto duran los conductos flexibles en instalaciones exteriores?
La longevidad de los conductos flexibles en instalaciones al aire libre depende del material y de las condiciones ambientales. Los conductos de PVC son muy resistentes a la corrosión y a los daños causados por los rayos UV, mientras que los conductos de metal ofrecen una durabilidad duradera frente al estrés físico. El mantenimiento y la inspección regulares pueden prolongar aún más la vida útil de los conductos.
3. ¿Cómo se comparan los conductos flexibles con los conductos rígidos para uso en exteriores?
Los conductos flexibles son más fáciles de instalar en diseños complejos y áreas con espacios reducidos o movimiento. Son ideales para aplicaciones donde se requiere adaptabilidad. Sin embargo, los conductos rígidos ofrecen mayor protección mecánica y generalmente se utilizan en áreas donde el conducto no necesita doblarse ni torcerse. Ambos tipos tienen sus ventajas según la aplicación y el entorno.
China Lesso Group Holdings Limited es un grupo industrial líder en China, especializado en muebles para el hogar y materiales de construcción. Con una cartera diversificada que abarca tuberías de plástico, protección ambiental, nuevas energías y servicios de cadena de suministro, China Lesso se ha establecido como un proveedor integral en la industria. En 2023, la empresa logró unos impresionantes ingresos por ventas de 30.868 millones de RMB, lo que subraya su sólida presencia en el mercado y su eficiencia operativa.
Con más de 30 bases de producción avanzadas en 19 provincias de China y del resto del mundo, China Lesso demuestra su compromiso con la globalización y la innovación. La marca de la empresa, SNOW, se ha convertido en sinónimo de soluciones de tuberías y materiales de construcción de alta calidad. Su amplia gama de productos incluye tuberías de PVC, artículos sanitarios y de plomería y equipos contra incendios, diseñados para satisfacer las diversas necesidades de los clientes. Al mejorar continuamente su diseño estratégico y ampliar su red de ventas, China Lesso garantiza la entrega oportuna de productos y servicios de calidad, lo que consolida su posición como líder de confianza en el sector de muebles para el hogar y materiales de construcción.
2. Grupo empresarial Rifeng Co., Ltd.
Rifeng Enterprise Group Co., Ltd. es un actor destacado en el sector de materiales de construcción de China, especializado en la investigación, desarrollo, producción y promoción de tuberías de plástico innovadoras. El compromiso de Rifeng con la satisfacción del cliente se ejemplifica con sus pioneras garantías de productos y soldaduras, que abordan las preocupaciones de los usuarios sobre la instalación y el uso. La reputación de durabilidad de la marca ("Rifeng Pipes, lasting for 50 years") está firmemente establecida en China y se está expandiendo internacionalmente. Mientras Rifeng continúa mostrando la fuerza de "Hecho en China", sigue dedicada a la excelencia en la fabricación de tuberías de plástico, impulsada por una búsqueda incansable de la perfección.
Desde sus inicios, Rifeng ha dado prioridad a la calidad de sus productos como piedra angular de su crecimiento. La empresa fue una de las primeras en China en adoptar tecnologías europeas avanzadas en la década de 1990, revolucionando eficazmente la industria al reemplazar las tradicionales tuberías de acero galvanizado por alternativas de plástico modernas. Rifeng ha desarrollado un amplio sistema de productos, que incluye tuberías de PP-R, tuberías para calefacción por suelo radiante y sistemas de drenaje y conductos de PVC. Con más de 1000 patentes, un centro tecnológico reconocido por el estado y rigurosos procesos de control de calidad, Rifeng garantiza que cada aspecto de la producción cumpla con los más altos estándares.
3. VASEROS
Fundada en 1999, Zhejiang Weixing New Building Materials Co., Ltd. se ha convertido en una empresa líder en la fabricación de tuberías de plástico de alta calidad y valor añadido, especialmente conocida por sus tuberías de PPR. Como empresa que cotiza en bolsa y marca internacional bajo VASEN, Weixing NBM encarna la excelencia en innovación y calidad de productos. La empresa opera seis instalaciones de producción de última generación en lugares clave de China, como Zhejiang, Shanghái, Tianjin, Chongqing y Xi'an, así como en Tailandia, lo que refuerza sus capacidades de investigación y desarrollo.
Weixing NBM está comprometida con la calidad y la sostenibilidad medioambiental, habiendo obtenido las certificaciones ISO9001 e ISO14001 junto con varias aprobaciones internacionales como DVGW, AENOR, WRAS, TUV y CE. Con más de 20.000 sucursales y agentes en todo el mundo, la empresa garantiza un servicio y un soporte oportunos para su diversa clientela. La amplia cartera de productos de Weixing NBM incluye sistemas de tuberías de PP-R, PE, PEX, PVC, PAP, PE-RT y PB, que se utilizan en los sectores de suministro de agua, drenaje, gas, calefacción y energía eléctrica, lo que los hace indispensables para el desarrollo de infraestructuras modernas.
4. BUENO
Fundada en 1979 en Guangdong, GOODY Science & Technology Co., Ltd. se ha consolidado como un innovador líder en la industria de las tuberías de plástico en China. Como inventor y fabricante de conductos eléctricos y canales de cables de PVC no inflamables, GOODY ha liderado la transición del acero al plástico, mejorando significativamente la seguridad y la eficiencia en diversas aplicaciones. La empresa opera bajo los principios rectores de “Buscar una calidad excelente” y “Atreverse a innovar”, impulsando la mejora continua y contribuyendo a la prosperidad social.
La amplia gama de productos de GOODY incluye una variedad de tuberías diseñadas para diferentes aplicaciones, como tuberías de PVC-U para suministro y drenaje de agua, tuberías de PVC-M de alto impacto para suministro de agua y tuberías antibacterianas de PP-R para agua caliente y fría. Con una gama de especificaciones, que incluyen tuberías de PVC-U de DN20 a DN800 mm y tuberías de PE-RT para calefacción por suelo radiante de DN20 a DN32 mm, los productos de GOODY cumplen funciones fundamentales en la construcción de infraestructuras, el suministro de agua municipal, la distribución de gas y el tratamiento de aguas residuales. El compromiso de la empresa con la calidad y la innovación la posiciona como un actor clave en el desarrollo continuo de soluciones plásticas seguras y eficientes para la sociedad moderna.
5.ERA
Fundada en 1993, ERA Piping Co., Ltd. es una subsidiaria líder de ERA Group, especializada en la investigación, producción y venta de sistemas de tuberías avanzados, incluidos tubos de PVC, PPR, CPVC y PE. Con una vasta red de 13 subsidiarias de propiedad absoluta y ocho bases de producción que cubren un área de más de 1,5 millones de metros cuadrados, ERA se ha establecido como una fuerza dominante en la industria. La empresa comenzó a cotizar en la Bolsa de Valores de Shenzhen en diciembre de 2011 y tiene la capacidad de producir más de 22.000 toneladas de productos de tuberías al año, respaldada por tecnología avanzada como la automatización y la robótica.
ERA se dedica a la calidad y la sostenibilidad medioambiental, y utiliza una fórmula patentada de materia prima de PVC que ha superado rigurosas pruebas de certificación de la NSF. El estricto proceso de control de calidad de la empresa abarca inspecciones exhaustivas desde la evaluación de la materia prima hasta el envasado del producto final, lo que garantiza que cada producto cumpla con los estándares internacionales. Con 13 certificaciones globales (incluidas NSF, DVGW y WRAS), los productos de ERA están bien posicionados para los mercados internacionales. La diversa gama de productos incluye tuberías y accesorios de presión, tuberías de drenaje, conductos eléctricos y sistemas de protección contra incendios, diseñados para satisfacer las necesidades de diversas aplicaciones y al mismo tiempo cumplir con los más altos estándares de seguridad y fiabilidad. A través de su compromiso con la innovación y la calidad, ERA Co., Ltd. sigue impulsando avances en la industria de las tuberías a escala mundial.
6. HOMSO
Fundada en 1996, HOMSO (Guangdong Xiong Su Technology Group Co., Ltd.) se ha consolidado como un fabricante líder e innovador en la industria de tuberías y accesorios termoplásticos. Reconocida como una "marca comercial famosa de China" en 2009, HOMSO se dedica a mejorar el bienestar y la calidad de vida de las personas en diversas aplicaciones. El compromiso de la empresa con la innovación se evidencia en su amplia cartera, que incluye más de 6000 variedades de productos, que van desde tuberías de PVC para suministro de agua y drenaje hasta conductos ignífugos con baja emisión de humo y accesorios PP-R.
El Centro de Ingeniería de HOMSO recibió la acreditación de laboratorio nacional en 2019, lo que consolidó aún más su reputación en el campo. La empresa ha desempeñado un papel importante en el desarrollo de múltiples estándares para productos de tuberías de plástico y diseño de instalaciones, y posee más de 100 patentes. Su gama de productos no solo incluye soluciones de suministro de agua y drenaje municipales, sino también ofertas especializadas como conductos de comunicación subterráneos y tuberías de calefacción por suelo radiante. A través de su dedicación a la calidad y la seguridad, HOMSO continúa contribuyendo significativamente a la industria de la construcción y los materiales de construcción, garantizando soluciones confiables y efectivas para la infraestructura moderna.
7. Tecnología de tuberías de mariposa blanca de Shanghai Co., Ltd.
Fundada en 1988, Shanghai White Butterfly Pipe Technology Co., Ltd. es una gran empresa estatal especializada en la investigación, el desarrollo y la producción de tuberías de plástico desde hace más de 30 años. Con bases de producción en Shanghái y Heilongjiang, la empresa ofrece una amplia gama de productos, entre los que se incluyen tuberías de suministro de agua, tuberías de drenaje, tuberías de calefacción por suelo radiante y bombas de calor geotérmicas. Como pionera en la industria de tuberías de PP-R, White Butterfly ha obtenido numerosos galardones, incluido el reconocimiento como una de las diez mejores marcas de China y una empresa de alta tecnología en Shanghái.
La empresa se enorgullece de su compromiso con la calidad y la tranquilidad del cliente, utilizando materias primas importadas internacionalmente y equipos de producción avanzados. Su amplia línea de productos incluye tuberías de PVC-U para drenaje y revestimiento eléctrico, diseñadas para cumplir con los más altos estándares de la industria. White Butterfly emplea rigurosas medidas de control de calidad durante todo el proceso de producción, lo que garantiza que solo los mejores productos lleguen al mercado. Además, sus prácticas de gestión avanzadas y su sólida presencia regional permiten una prestación de servicios eficiente, lo que refuerza la satisfacción del cliente y la competitividad del mercado en Asia, Europa y África.
8.Zhejiang Zhongcai Pipe Technology Co., Ltd.
Zhejiang Zhongcai Pipe Technology Co., Ltd. se ha convertido en un actor importante en la industria de materiales de construcción químicos de China durante casi 30 años de rápido desarrollo. Con 12 bases de producción en todo el país, la empresa cuenta con una impresionante capacidad de producción anual que supera los 2 millones de toneladas y unas ventas cercanas a los 20 mil millones de RMB. Zhejiang Zhongcai ha establecido un sólido sistema de servicio al cliente "cuatro en uno", que abarca más de 20 sedes de mercado y más de 10.000 puntos de servicio, lo que garantiza un soporte integral para sus clientes.
La empresa prioriza la investigación de mercado y las necesidades de los clientes, centrándose en ofrecer soluciones de tuberías integradas seguras y fiables. La amplia cartera de productos de Zhejiang Zhongcai incluye 10 sistemas de tuberías principales y más de 80 series, con más de 10.000 variedades. Sus ofertas abarcan múltiples sectores, incluidos la construcción, la infraestructura municipal, la renovación de viviendas, la climatización y el riego agrícola. Entre estos productos, las tuberías de PVC desempeñan un papel crucial, proporcionando soluciones duraderas y eficientes para diversas aplicaciones. El compromiso de Zhejiang Zhongcai con la innovación y la responsabilidad medioambiental lo posiciona como uno de los mayores fabricantes especializados de tuberías de plástico de China, que se esfuerza por lograr un desarrollo beneficioso para todos, tanto para los clientes como para la comunidad.
9. Grupo industrial de tuberías de plástico Hubei Hansu Co., Ltd.
Fundada en 2008, Hubei Hansu Plastic Pipe Industry Group Co., Ltd. ha emergido rápidamente como un actor destacado en la industria de las tuberías de plástico. Ubicada en el Parque Industrial Baquan de Wuhan, la empresa se beneficia de excelentes conexiones de transporte, lo que facilita una distribución eficiente. Con un capital registrado de 100,1 millones de RMB, Hansu es una empresa integrada que combina investigación, desarrollo, producción, ventas e instalación de diseño, respaldada por un equipo de investigadores y personal técnico altamente calificados.
Hubei Hansu prioriza la calidad y la innovación, y opera líneas de producción de extrusión especializadas y máquinas de moldeo por inyección para fabricar una amplia gama de productos. Su oferta incluye tuberías y accesorios rígidos de PVC-U, tuberías de suministro de agua de PE, tuberías de bobinado de pared hueca de HDPE y una variedad de conductos, como conductos eléctricos aislados de PVC y tuberías con revestimiento de cables de alimentación de HPVC. Estos productos se utilizan en diversas aplicaciones, como el suministro de agua urbana, el drenaje, el tratamiento de aguas residuales y el riego agrícola. La amplia gama de productos de la empresa refleja su compromiso de satisfacer las diversas necesidades de sus clientes, manteniendo al mismo tiempo altos estándares de rendimiento y confiabilidad en todas sus ofertas, en particular en el segmento de PVC.
10. Compañía Longsheng
Fundada en 1993, Longsheng Company se ha convertido en una empresa moderna especializada en el diseño, fabricación y venta de materiales de decoración de edificios y equipos de calefacción para baños. Con cuatro parques industriales de alta tecnología ubicados en Shanghái, Wenzhou, Chuzhou y Jiangmen, la empresa abarca más de 200.000 metros cuadrados, lo que enfatiza su compromiso con la innovación y la calidad. Longsheng es reconocida por sus sólidas capacidades de investigación y desarrollo, que se evidencian en su amplia cartera de más de cien patentes nacionales y contribuciones a los estándares nacionales para calefacción de interiores.
La diversa oferta de productos de Longsheng incluye interruptores, enchufes, calentadores de baño MINGZU, techos inteligentes y una amplia gama de sistemas de tuberías. Los productos de tuberías de la empresa abarcan seis series principales, incluidos sistemas de suministro de agua PP-R, tuberías de drenaje PVC-U y conductos de PVC, que atienden diversas aplicaciones en la renovación de viviendas, la construcción municipal y el desarrollo de ingeniería. Longsheng está comprometida con la sostenibilidad y la calidad, posee certificaciones ISO9001 e ISO14001 y ha sido reconocida como una marca comercial famosa de la provincia de Zhejiang. Con productos vendidos en todo el país y exportados a múltiples mercados internacionales, Longsheng continúa recibiendo elogios por sus soluciones innovadoras y estándares de alta calidad.
Cantex Inc. es un nombre distinguido en la industria de los conductos eléctricos, reconocido por su compromiso inquebrantable con la calidad y la satisfacción del cliente. Los valores fundamentales de la empresa giran en torno a la integridad, la innovación y la sostenibilidad. Cantex prioriza el mantenimiento de altos estándares de rendimiento y confiabilidad en sus productos, al tiempo que fomenta una cultura de mejora continua. Su visión es liderar la industria a través de la excelencia en la fabricación y un profundo conocimiento de las necesidades del cliente, asegurando que cada producto no solo cumpla con las expectativas, sino que las supere.
Gama de productos: Conductos y accesorios eléctricos
Cantex ofrece una amplia selección de soluciones de conductos y accesorios eléctricos diseñados para satisfacer diversas necesidades de aplicación:
Conducto de PVC: El conducto de PVC de Cantex es reconocido por su durabilidad, resistencia a la corrosión y versatilidad. Está disponible en opciones estándar y de alta resistencia, lo que lo hace adecuado para una amplia gama de instalaciones residenciales y comerciales.
Accesorios y conexiones: La empresa ofrece una amplia gama de accesorios, incluidos acoplamientos, codos y conectores. Estos componentes están diseñados para conexiones seguras y confiables, lo que garantiza una instalación robusta y duradera.
Productos especiales: además de las ofertas estándar, Cantex ofrece productos especiales, como conductos flexibles y sistemas de conductos especializados. Estos están diseñados para cumplir con requisitos específicos, incluidas aplicaciones de alta temperatura y entornos sujetos a gran tensión mecánica.
2. Ipex
Valores y visión de la empresa
Con más de 80 años de experiencia en la industria, Iplex se ha consolidado como un proveedor destacado de soluciones de conductos, centrándose en la entrega de productos y servicios de alta calidad. Los valores fundamentales de la empresa, la seguridad, la innovación y la colaboración con el cliente, impulsan su compromiso de abordar los desafíos de la industria y ofrecer soluciones efectivas. La visión de Iplex es liderar el mercado con productos sostenibles e innovadores, asegurando que sus soluciones satisfagan las necesidades actuales y anticipen las demandas futuras.
Gama de productos: Conductos eléctricos y de telecomunicaciones
Iplex ofrece una amplia gama de conductos diseñados para diversas aplicaciones en los sectores eléctrico y de telecomunicaciones:
Conductos de PVC-U: Los conductos de PVC-U de Iplex están diseñados para proteger cables en instalaciones tanto enterradas como sobre el suelo. El PVC-U se utiliza ampliamente debido a sus propiedades livianas, facilidad de montaje y no conductividad. Estos conductos son adecuados para proteger cables de fibra óptica y de telecomunicaciones.
Opciones de entrega integrales: para optimizar la gestión de proyectos, Iplex ofrece tuberías, pozos eléctricos y accesorios como un paquete completo. Este enfoque ofrece ahorros de tiempo y costos para los gerentes de proyectos y los contratistas al simplificar los procesos de adquisición e instalación.
Conductos de polietileno (PE100): Para aplicaciones que impliquen instalaciones sin zanja o enterradas directamente, Iplex suministra conductos de polietileno disponibles en bobinas o tambores grandes. Los conductos de PE100 son conocidos por su durabilidad y flexibilidad, lo que los hace adecuados para entornos subterráneos exigentes.
3. Atkore
Valores y experiencia de la empresa
Atkore es un líder mundial en soluciones eléctricas, reconocido por su amplia experiencia e innovación en la industria. Con un siglo de experiencia, Atkore se dedica a proporcionar productos de alta calidad que alimentan y protegen infraestructuras críticas. La empresa está comprometida con brindar soluciones integrales que garanticen que la electricidad fluya de manera segura, eficiente y eficaz en diversas aplicaciones. La dedicación de Atkore a la satisfacción del cliente y la excelencia operativa consolida su reputación como un proveedor confiable y preferido en todo el mundo.
Amplia gama de productos
Atkore ofrece una amplia cartera de productos eléctricos diseñados para satisfacer diversas necesidades en varios sectores:
Soluciones de conductos: Atkore ofrece una amplia selección de conductos, incluidos los de acero, PVC y aluminio, así como opciones revestidas de PVC. Estos conductos están diseñados para proteger el cableado eléctrico en diferentes entornos, lo que garantiza durabilidad y confiabilidad.
Cables blindados y flexibles: Los cables blindados de la empresa ofrecen protección mejorada para condiciones difíciles, mientras que los conductos flexibles son ideales para instalaciones dinámicas que requieren adaptabilidad.
Sistemas de soporte: Componentes esenciales como sistemas de puntales, cestas de alambre y bandejas de cables están disponibles para soportar y organizar la infraestructura eléctrica, contribuyendo a la ejecución eficiente del proyecto.
4. Flexión eléctrica
Valores y legado de la empresa
Durante 65 años, Electri-Flex ha sido pionera en la industria eléctrica, reconocida por su innovación, calidad y soluciones de valor agregado en conductos flexibles, cables y protección de cables. El compromiso de la empresa con la excelencia se refleja en su fuerza laboral dedicada y en sus representantes de fabricantes líderes en la industria. El sólido legado de Electri-Flex se basa en una artesanía superior y un enfoque con visión de futuro, lo que garantiza su éxito continuo en el siglo XXI y más allá.
Amplia gama de productos
Electri-Flex ofrece una amplia gama de conductos eléctricos flexibles que satisfacen diversas necesidades y aplicaciones:
Conducto metálico con o sin revestimiento: conocido por su flexibilidad y resistencia, ideal para diversos entornos sin revestimiento exterior. Además, proporciona una protección robusta con una capa adicional de material de revestimiento para una mayor durabilidad y resistencia a los factores ambientales.
EMI/RFI Shield-Flex®: ofrece tres niveles de efectividad de blindaje para proteger circuitos electrónicos sensibles de interferencias electromagnéticas y de radiofrecuencia. Disponible con revestimiento libre de halógenos para mayor seguridad.
Conducto no metálico: Ligero y resistente a la corrosión, fabricado en PVC flexible y rígido, adecuado para entornos corrosivos y aplicaciones sensibles al peso.
Conducto de acero inoxidable: proporciona una durabilidad excepcional y resistencia a la corrosión, adecuado para entornos hostiles o de alta temperatura.
Conductos especializados: Sus conductos libres de halógenos están diseñados para minimizar el humo tóxico en caso de incendio. También están disponibles conductos antimicrobianos, que incorporan propiedades que evitan el crecimiento microbiano, lo que los hace ideales para entornos higiénicos. Los conductos resistentes a la corrosión están diseñados para soportar elementos corrosivos, lo que garantiza un rendimiento y una confiabilidad a largo plazo. Además, Electri-Flex ofrece conductos para altas y bajas temperaturas que permanecen flexibles en entornos fríos y resisten el envejecimiento a altas temperaturas. Estas opciones están disponibles en variedades no metálicas y metálicas con revestimiento.
5. Bahra Electric
Descripción general y valores de la empresa
Fundada en 2008 como Bahra Cables, Bahra Electric ha emergido rápidamente como un actor clave en la industria eléctrica. Inicialmente enfocada en cables y alambres, la compañía rápidamente ascendió hasta convertirse en el 48.º mayor fabricante de cables y alambres a nivel mundial en tan solo ocho años. Este logro refleja la dedicación de Bahra Electric a la innovación, la calidad y la satisfacción del cliente. Como parte de su estrategia de crecimiento, Bahra Electric ha diversificado su oferta y ahora produce una amplia gama de productos eléctricos complementarios, expandiéndose a 11 líneas de productos principales que satisfacen las necesidades críticas de los clientes en varios sectores.
Oferta de productos y compromiso con la calidad
Soluciones de conductos: Bahra Electric fabrica una gama de conductos, incluidas opciones para trabajos pesados, extra pesados, medianos y livianos. Estos conductos cumplen con las normas internacionales (NEMA, IEC, SASO) y están diseñados para brindar protección confiable para cableado eléctrico en diversas aplicaciones.
Acoplamientos y adaptadores: La empresa ofrece una variedad de opciones de acoplamiento, incluidos acoplamientos de expansión de tubo doble estándar, de expansión y telescópicos. Bahra Electric también ofrece adaptadores macho y hembra, lo que garantiza la compatibilidad y la flexibilidad en la instalación.
Cajas y codos: Bahra Electric produce una amplia selección de cajas eléctricas, como cajas de conexión en bucle, cajas de terminales y cajas de ángulo, así como codos de alta resistencia con extremos acampanados o acoplamientos. Estos productos garantizan un tendido seguro y eficaz de conductos eléctricos.
Sillas de montar y accesorios: La gama de productos incluye sillas de montar con correa y sillas de montar con bases, junto con accesorios esenciales como tapas circulares, anillos de extensión, cajas adaptables, resortes de flexión y cemento solvente de PVC para instalaciones suaves.
6. ANAMET Eléctrica, Inc.
Descripción general y valores de la empresa
Fundada en 1908, ANAMET Electrical, Inc. se ha consolidado como líder mundial en la fabricación de sistemas de conductos flexibles y herméticos. Originalmente conocida por su experiencia en soluciones de conductos duraderos, la empresa ha ampliado su oferta de productos para satisfacer las necesidades cambiantes de diversas industrias. ANAMET Electrical es reconocida por su compromiso con la innovación, la calidad y la satisfacción del cliente, con un fuerte énfasis en el cumplimiento de estrictos estándares de seguridad y rendimiento.
Oferta de productos y compromiso con la calidad
Soluciones de conductos: ANAMET Electrical ofrece una amplia gama de sistemas de conductos, incluida la serie ANACONDA SEALTITE®. Estos productos están diseñados para proteger el cableado eléctrico en entornos hostiles y ofrecen soluciones para instalaciones al aire libre, subterráneas y en espacios confinados. Las opciones de conductos incluyen tipos para temperaturas extremas, condiciones corrosivas y aplicaciones especiales, como entornos sin halógenos y antiestáticos.
Conductos metálicos flexibles: Los conductos metálicos flexibles de la empresa están disponibles en variedades homologadas y no homologadas por UL. Estos conductos están fabricados con diversos metales, incluidos aluminio y acero galvanizado, lo que proporciona flexibilidad y resistencia a la corrosión y al aplastamiento. Son adecuados para aplicaciones comerciales, industriales y OEM.
Conductos no metálicos: ANAMET ofrece opciones no metálicas que cuentan con certificación CSA y cumplen con RoHS. Estos conductos son ideales para aplicaciones que requieren flexibilidad, resistencia a la corrosión y flexión continua. Los productos incluyen conductos no conductores y herméticos con diversos materiales de refuerzo.
Conductos especiales: la gama de conductos especiales de la empresa incluye soluciones para blindaje de alto nivel, resistencia a la radiación y temperaturas extremas. Esto incluye conductos diseñados para su uso en áreas de contención nuclear, entornos de alta temperatura y aplicaciones de grado alimenticio.
Accesorios y conexiones: La línea de productos de ANAMET Electrical también incluye una amplia selección de accesorios y conexiones. Esto incluye accesorios metálicos y plásticos para conexiones seguras, así como accesorios de alto rendimiento como látigos para luminarias, prensacables y materiales de protección contra incendios.
7. Instituto de Tubos de Acero
Descripción general y valores de la empresa
El Steel Tube Institute (STI) es un recurso vital y un líder en la industria de los tubos y conductos de acero. Con el objetivo de mejorar las técnicas de fabricación y promover los beneficios de los productos de acero, el STI colabora con los principales miembros de la industria para brindar soluciones innovadoras para diversos sectores. Su misión se basa en ofrecer productos de tubos de acero de alta calidad y, al mismo tiempo, educar a especificadores, diseñadores y constructores sobre la utilidad y versatilidad inigualables del acero en las aplicaciones modernas.
Oferta de productos y compromiso con la calidad
El Steel Tube Institute es reconocido por sus altos estándares y su variada oferta de productos en conductos y tuberías de acero. Los productos de conductos de acero de STI son parte integral de su misión y reflejan la dedicación de la empresa a brindar soluciones confiables, resistentes y sustentables para sistemas eléctricos.
Conducto metálico rígido (RMC): Fabricado para ofrecer la máxima durabilidad, el RMC es un producto esencial para entornos que requieren el más alto nivel de protección mecánica. El RMC de STI está diseñado para soportar impactos físicos severos y estrés ambiental, lo que lo hace ideal para aplicaciones industriales y al aire libre. La resistencia del producto refleja el compromiso de STI de producir conductos que protejan a los conductores eléctricos en las condiciones más exigentes.
Conducto metálico intermedio (IMC): el IMC de STI combina resistencia con propiedades livianas, lo que ofrece una solución flexible que equilibra la protección y la facilidad de instalación. El IMC es perfecto para proyectos que requieren una protección sólida pero que se benefician de una opción de conducto más liviana y manejable, en consonancia con la misión de STI de brindar soluciones versátiles para una amplia gama de proyectos.
Tubos metálicos eléctricos (EMT): conocidos por su facilidad de uso y rentabilidad, los EMT de STI son un producto de referencia para aplicaciones residenciales y comerciales. Los EMT ofrecen protección confiable para cableado eléctrico en espacios que no requieren la resistencia de alta resistencia de RMC o IMC, pero que aún así exigen un rendimiento de alta calidad. La naturaleza liviana y flexible de los EMT ejemplifica el enfoque de STI en brindar soluciones flexibles, eficientes y confiables.
8. Tubos flexibles Whitehouse Ltd.
Descripción general y valores de la empresa
Whitehouse Flexible Tubing Ltd es una empresa familiar con una larga y orgullosa historia que se remonta a finales del siglo XIX, cuando George Whitehouse fundó una fundición de latón en Birmingham. Con el paso de los años, la empresa evolucionó y se adaptó a las demandas del mercado, pasando de fabricar productos de latón como somieres y tiradores de puertas a centrarse en soluciones de tubos flexibles para diversas aplicaciones industriales. Guiada por cuatro generaciones de liderazgo familiar, la empresa ha mantenido su compromiso con la innovación, la satisfacción del cliente y la calidad. Hoy, Whitehouse Flexible Tubing Ltd sigue a la vanguardia de la fabricación de tubos flexibles, con la dedicación de proporcionar soluciones fiables a clientes de diferentes industrias.
Oferta de productos y compromiso con la calidad
Conductos metálicos flexibles: Whitehouse Flexible Tubing Ltd produce una amplia gama de conductos metálicos flexibles, que incluyen opciones recubiertas de PVC, galvanizadas y de acero inoxidable. Estos conductos son ideales para la protección de cables eléctricos en aplicaciones industriales y de construcción. El conducto de acero galvanizado recubierto de PVC proporciona una excelente protección con su revestimiento de PVC de baja emisión de humo y vapores (LSF), lo que lo hace adecuado para aplicaciones de uso general, mientras que el conducto de acero inoxidable descubierto ofrece una resistencia a la temperatura mejorada para entornos exigentes.
Accesorios y conexiones: La empresa también fabrica una variedad de conexiones de alta calidad para complementar sus productos de conductos. Entre ellas se incluyen la conexión para conductos giratoria, una conexión de latón niquelado de dos piezas diseñada para facilitar la instalación, y la conexión para conductos macho fija, que ofrece una conexión segura y duradera. Whitehouse también ofrece conexiones con orificios lisos, ideales para instalaciones sin juntas en una variedad de entornos.
9. Campeón de fibra de vidrio
Descripción general y valores de la empresa
Fundada con la visión de revolucionar las soluciones de conductos, Champion Fiberglass se ha convertido en una marca líder en la industria, conocida por su innovación y compromiso con la excelencia. La empresa se especializa en la producción de conductos de fibra de vidrio de alta calidad (RTRC), un material cada vez más popular por sus propiedades livianas pero duraderas.
Champion Fiberglass está comprometida con la sostenibilidad y la eficiencia, lo que se refleja en sus procesos de fabricación de última generación que optimizan el rendimiento y reducen los costos. Al centrarse en la innovación y la satisfacción del cliente, la empresa ayuda a los ingenieros y profesionales de la industria a lograr sus objetivos de proyecto con confianza.
Oferta de productos y compromiso con la calidad
Champion Fiberglass ofrece una amplia gama de productos de alta calidad diseñados para mejorar el rendimiento y la durabilidad en diversas aplicaciones.
Champion Duct: ofrece soluciones de conductos de fibra de vidrio robustas y flexibles diseñadas para brindar protección y rendimiento confiables para los sistemas eléctricos, incluso en entornos exigentes.
Codos de fibra de vidrio Champion: Codos diseñados con precisión que facilitan cambios de dirección suaves y eficientes en sistemas de conductos, lo que garantiza una instalación perfecta y una eficiencia operativa.
Conducto fenólico Champion Flame Shield: ofrece una resistencia al fuego excepcional para aplicaciones que requieren mayor seguridad y protección contra riesgos de incendio.
Champion Haz Duct XW Tipo: Conductos especializados para entornos peligrosos, que brindan protección superior y garantizan el cumplimiento de estrictos estándares de seguridad.
Elevadores de postes y servicios públicos Champion: Elevadores duraderos diseñados para aplicaciones de servicios públicos y postes, que garantizan conexiones seguras y confiables en diversas condiciones ambientales.
10. Tubo C
Descripción general y valores de la empresa
Ctube, un estreno Fabricante de conductos y accesorios de PVC Con sede en China, Ctube es reconocida por su compromiso de brindar soluciones de alta calidad para la gestión y protección de cables. Fundada con un enfoque en la innovación y la excelencia, Ctube se ha ganado una reputación como socio de confianza en la industria de los conductos eléctricos al invertir continuamente en tecnologías de fabricación avanzadas y mantener un enfoque centrado en el cliente. La dedicación de la empresa a los procesos de fabricación avanzados y al riguroso control de calidad garantiza que sus productos cumplan constantemente con los más altos estándares de rendimiento y confiabilidad, lo que impulsa su posición como líder en el campo.
Oferta de productos y compromiso con la calidad
La amplia gama de productos de Ctube es conocida por su durabilidad, flexibilidad y protección superior para el cableado eléctrico, lo que garantiza un rendimiento duradero y eficiente en diversas aplicaciones. La línea incluye:
Conductos rígidos de PVC y tubos eléctricos no metálicos (ENT): diseñados para una gestión de cables versátil y confiable en diversas aplicaciones, estos productos ofrecen una excelente resistencia al impacto, a los productos químicos y a los factores ambientales, lo que los hace adecuados tanto para entornos residenciales como industriales.
Accesorios para conductos: una selección completa de accesorios, incluidos acoplamientos, cajas adaptables y adaptadores macho, que garantizan conexiones perfectas e integridad del sistema. Estos accesorios están diseñados para proporcionar uniones seguras y confiables, lo que evita problemas como fugas y desconexiones.
Conductos libres de halógenos y con baja emisión de humo: Especialmente diseñado para emitir una cantidad mínima de humo y gases tóxicos durante un incendio, lo que mejora la seguridad en entornos críticos como hospitales, escuelas y edificios comerciales. Esto garantiza que las situaciones de emergencia se gestionen de manera más eficaz, lo que minimiza los riesgos para la vida y la propiedad.
Conductos solares fotovoltaicos:Diseñados para soportar condiciones exteriores extremas y una resistencia excepcional a los rayos UV, estos conductos son fundamentales para los sistemas de energía solar, incluido el proyecto solar más grande del mundo, el proyecto de energía solar PV2 Al Dhafra de Abu Dhabi. Su diseño robusto garantiza un rendimiento y una confiabilidad a largo plazo en condiciones ambientales adversas.
El producto cumple con la norma AS/NZS 2053, Listados ULy la certificación CSA, lo que refleja la adhesión de Ctube a los más altos estándares de calidad y seguridad. Este compromiso no solo garantiza la confiabilidad y durabilidad de sus productos, sino que también refuerza la dedicación de Ctube a cumplir con los estándares de la industria global y las expectativas de los clientes.
En las industrias dominadas por productos eléctricos, como la industria de conductos eléctricos, es absolutamente esencial cumplir con estándares de fabricación estrictos. Garantizar que estos productos se sometan a pruebas rigurosas y certifiquen su calidad es igualmente fundamental. Esto no solo garantiza que los productos estén libres de defectos, sino que también minimiza el riesgo de fallas que podrían provocar problemas graves para los usuarios. Sin estándares y certificaciones establecidos, el mercado se inundaría de productos eléctricos de calidad inferior, lo que aumentaría la probabilidad de fallas frecuentes, daños e incluso lesiones.
Como fabricante líder de conductos eléctricos, reconocemos el papel fundamental que desempeña la certificación de productos para mantener la seguridad, la calidad y el cumplimiento de las normas de la industria. Al buscar un fabricante de conductos o conductos eléctricos calificado, es fundamental comprender las marcas de certificación, los laboratorios de pruebas y los términos relacionados. A continuación, se incluye una guía que lo ayudará a comprender estos aspectos:
1. Acerca de las SDO y los organismos de certificación
Las Organizaciones de Desarrollo de Normas (SDO, por sus siglas en inglés) y los Organismos de Certificación son componentes esenciales del ecosistema regulatorio y de garantía de calidad, y cada uno de ellos desempeña un papel distinto pero complementario. Las SDO son las principales responsables de crear y mantener normas que describen los requisitos, las directrices y las características específicas que deben cumplir los productos, los servicios y los sistemas. Estas normas garantizan la coherencia, la seguridad y la calidad en todas las industrias y se desarrollan a través de un proceso de consenso en el que participan diversas partes interesadas, incluidos expertos de la industria, agencias gubernamentales y representantes de los consumidores.
Las organizaciones de normalización, como el Instituto Nacional Estadounidense de Normas (ANSI), la Organización Internacional de Normalización (ISO) y ASTM International, se centran en establecer las normas y directrices que deben seguir las industrias. Estas normas suelen ser voluntarias, a menos que las adopten los organismos reguladores, pero sirven como base para garantizar que los productos y servicios sean fiables y seguros. El principal resultado de las organizaciones de normalización es la publicación de estas normas, que proporcionan un marco para que los fabricantes y los proveedores de servicios garanticen la calidad y la interoperabilidad.
Por otro lado, los organismos de certificación desempeñan el papel crucial de garantizar que los productos, sistemas o servicios cumplan con los estándares establecidos por las organizaciones de normalización. Son organizaciones independientes autorizadas para realizar pruebas, inspecciones y auditorías. Los organismos de certificación como UL (Underwriters Laboratories), CSA (Canadian Standards Association) y ETL (Intertek) evalúan los productos para verificar que cumplen con los estándares y regulaciones pertinentes. Después de realizar pruebas rigurosas, emiten certificaciones que confirman el cumplimiento de un producto, a menudo indicado por una marca de certificación como la marca UL o la marca CSA.
Los organismos de certificación hacen más que simplemente probar productos; brindan una capa esencial de garantía a los consumidores, fabricantes y agencias regulatorias. Sus marcas de certificación son símbolos ampliamente reconocidos de calidad y seguridad, que ofrecen a los consumidores la confianza de que los productos que compran cumplen con estándares rigurosos. Para los fabricantes, la certificación es un paso crucial en el desarrollo de productos y la entrada al mercado, ya que garantiza el cumplimiento de los requisitos legales y mejora la comercialización.
En resumen, mientras que las SDO establecen las pautas y los estándares que deben seguir las industrias, los organismos de certificación validan el cumplimiento de estos estándares mediante pruebas y certificaciones. Ambas entidades son vitales para mantener la seguridad y la calidad de los productos y la confianza de los consumidores. Juntas, crean un sistema en el que los estándares no solo se definen sino que también se aplican de manera efectiva, lo que garantiza que los productos en el mercado sean seguros, confiables y de alta calidad.
2. ¿Qué es la certificación UL?
Underwriters Laboratories (UL) es una organización líder mundial en certificación de seguridad que garantiza la seguridad de los productos desde su creación en 1894. La misión principal de UL es crear un mundo más seguro mediante el desarrollo de estándares de seguridad rigurosos y la realización de pruebas integrales en una variedad de productos, incluidos componentes eléctricos, electrodomésticos, maquinaria industrial y más.
Marca UL: La marca UL es un símbolo de confianza y seguridad que indica que un producto ha sido sometido a pruebas rigurosas y cumple con los estándares de seguridad de UL. Esta marca se reconoce principalmente en los EE. UU. y es fundamental para los productos que se comercializan en esta región. La presencia de la marca UL en un producto significa que se lo ha evaluado para detectar posibles riesgos, como descargas eléctricas, peligros de incendio y peligros mecánicos, lo que garantiza que es seguro para el uso del consumidor.
Impacto global: Si bien la certificación UL es un requisito para muchos productos en los EE. UU., su influencia se extiende mucho más allá del mercado estadounidense. Muchos países e industrias reconocen a UL como un punto de referencia para la seguridad de los productos. Este reconocimiento global permite a los fabricantes con productos certificados por UL acceder a los mercados internacionales con mayor facilidad, ya que la marca UL a menudo cumple o supera los requisitos de seguridad de otras regiones.
Proceso de prueba: El proceso de pruebas de UL es exhaustivo y comprende varias etapas, incluida la evaluación del diseño del producto, los materiales y el rendimiento en diversas condiciones. Los productos se someten a pruebas de estrés para garantizar que puedan soportar el uso diario y posibles emergencias. En el caso de los productos eléctricos, UL realiza pruebas para detectar problemas como cortocircuitos, sobrecargas y resistencia a factores ambientales como la humedad y el calor. UL también realiza inspecciones periódicas de las instalaciones de fabricación para garantizar el cumplimiento continuo de sus normas.
3. ¿Qué es la certificación cUL?
La marca cUL es el equivalente canadiense de la certificación UL, que indica que un producto cumple con los estándares de seguridad exigidos por el Código Eléctrico Canadiense (CAN/CSA 22.1-12). Los productos con la marca cUL han sido probados y certificados para su uso seguro en Canadá, de acuerdo con los requisitos regulatorios específicos del país.
Consideraciones específicas del mercado: Los fabricantes que deseen vender sus productos tanto en los EE. UU. como en Canadá deben obtener las certificaciones UL y cUL para garantizar el cumplimiento de las normas de seguridad de cada país. Este proceso de doble certificación garantiza que los productos cumplan con los criterios de seguridad necesarios para ingresar a ambos mercados. Sin la certificación adecuada, los productos pueden enfrentar obstáculos regulatorios, lo que genera demoras en la entrada al mercado o posibles retiros de productos del mercado.
Etiquetado: Los productos certificados para ambos mercados suelen llevar marcas duales UL y cUL, que indican claramente su cumplimiento con las normas de seguridad tanto de los EE. UU. como de Canadá. Este etiquetado dual ayuda a los consumidores, minoristas y reguladores a identificar rápidamente los productos que son seguros y están aprobados para su uso en ambos países, lo que simplifica los procesos de compra y aprobación regulatoria.
4. ¿Cuál es la diferencia entre UL y cUL?
Aunque tanto las certificaciones UL como las cUL son emitidas por Underwriters Laboratories, cada una de ellas se aplica a mercados diferentes. La certificación UL se aplica a productos destinados al mercado estadounidense, mientras que la certificación cUL se aplica a productos destinados al mercado canadiense. Cada certificación cumple con los estándares específicos de seguridad y rendimiento pertinentes para el país respectivo, en particular en lo que respecta a los requisitos de prueba, las consideraciones específicas del mercado y las prácticas de etiquetado y marcado.
Normas nacionales: La certificación UL se rige por las normas establecidas por los organismos reguladores de los EE. UU., mientras que la certificación cUL sigue las normas canadienses. Aunque estas normas están estrechamente relacionadas, reflejan los criterios de seguridad y rendimiento exclusivos de cada país. Por ejemplo, ciertos materiales o aspectos de diseño que son aceptables según las normas de los EE. UU. pueden requerir pruebas o modificaciones adicionales para cumplir con las normas canadienses. Las normas de voltaje eléctrico, las prácticas de cableado y otras normas de seguridad pueden diferir entre los EE. UU. y Canadá.
Procedimientos de prueba: Los procedimientos de prueba para las certificaciones UL y cUL pueden variar levemente debido a los diferentes entornos regulatorios. Las normas canadienses a menudo incorporan elementos influenciados por las normas europeas, lo que da lugar a pruebas adicionales o criterios diferentes para ciertos tipos de equipos. Esto puede incluir requisitos específicos de aislamiento eléctrico, resistencia al fuego o resiliencia ambiental que difieren de los utilizados en los EE. UU.
Cumplimiento normativo: Los productos destinados a la venta en Estados Unidos deben cumplir con las normas UL, mientras que los comercializados en Canadá deben cumplir con los requisitos de la cUL. Esta distinción es crucial para los fabricantes que aspiran a entrar en ambos mercados, ya que la obtención de ambas certificaciones puede agilizar las ventas transfronterizas y garantizar una aceptación más amplia en el mercado.
Expectativas del consumidor: En ambos países, los consumidores y los organismos reguladores suelen esperar que los productos lleven la marca de certificación correspondiente. En Canadá, la presencia de una marca cUL puede infundir mayor confianza en la seguridad del producto y en el cumplimiento de las normas locales, tal como lo hace la marca UL en los EE. UU.
Penetración del mercado: Los productos certificados con una sola marca pueden enfrentar desafíos para ingresar al otro mercado.
Doble marcado: Algunos productos pueden llevar tanto la marca UL como la marca cUL si han sido certificados para ambos mercados. Esta doble marca indica que el producto cumple con las normas de seguridad de ambos países, lo que puede resultar especialmente beneficioso para los productos que se venden tanto en Estados Unidos como en Canadá.
Marcas UL vs. cUL: El etiquetado de las certificaciones UL y cUL difiere para indicar el mercado específico para el que se ha certificado el producto. Un producto certificado para el mercado estadounidense llevará la marca UL, mientras que un producto certificado para Canadá mostrará la marca cUL. Esta distinción es fundamental para garantizar que los productos sean fácilmente identificables como compatibles con las normas nacionales correspondientes.
Existe la idea errónea de que los productos con certificación CSA solo se pueden usar en Canadá y no se pueden vender ni instalar en los EE. UU., mientras que los productos con certificación UL se pueden usar en los Estados Unidos y en todo el mundo. Según la certificación, tanto los productos CSA como los UL se pueden usar a nivel local e internacional.
5. ¿Cuál es la diferencia entre UL Listed y UL Recognized?
Las marcas UL Listed y UL Recognized son indicadores de certificación proporcionados por Underwriters Laboratories (UL), una empresa global de consultoría y certificación de seguridad. Estas marcas significan que un producto o componente ha cumplido con estándares de seguridad específicos, pero se aplican a diferentes tipos de productos y cumplen propósitos distintos en los mercados de fabricación y consumo.
La certificación UL Listed se aplica a productos independientes y totalmente funcionales que han sido probados y han demostrado que cumplen con los estándares de seguridad necesarios para un uso específico previsto. Esta marca se encuentra comúnmente en productos para el usuario final, como electrodomésticos, dispositivos electrónicos y equipos industriales. La marca UL Listed garantiza a los consumidores, minoristas y autoridades regulatorias que el producto es seguro para su uso y cumple con todos los requisitos de seguridad pertinentes. Los productos con esta certificación han sido sometidos a una evaluación exhaustiva, que incluye pruebas de incendio, descarga eléctrica y otros peligros potenciales.
Por otro lado, la certificación UL Recognized se aplica a componentes o materiales destinados a ser utilizados dentro de un sistema o producto más grande. Estos pueden incluir piezas como placas de circuitos, fuentes de alimentación, plásticos o cableado. La marca UL Recognized indica que el componente cumple con ciertas normas de seguridad, pero puede requerir una evaluación adicional cuando se integra en un producto final. Esta certificación es particularmente importante para los fabricantes e integradores de sistemas, ya que les ayuda a seleccionar componentes confiables y que cumplan con las normas durante el proceso de desarrollo del producto. El uso de componentes UL Recognized puede agilizar el proceso de certificación del producto final, pero el producto completo aún deberá someterse a su propia evaluación para lograr el estado UL Listed.
6. ¿Qué es la certificación CSA?
CSA Group (anteriormente Canadian Standards Association) es una organización líder en Canadá encargada de desarrollar normas y certificar productos para garantizar que cumplan con los requisitos de seguridad, salud y medio ambiente. La certificación CSA es esencial para los productos destinados al mercado canadiense, en particular para dispositivos eléctricos y electrónicos, electrodomésticos y equipos industriales.
Marca CSA: La marca CSA es un símbolo muy reconocido en Canadá que indica que un producto ha sido probado y certificado exhaustivamente para cumplir con estándares específicos de seguridad y rendimiento. En el caso de los productos eléctricos, la certificación CSA garantiza que el artículo cumple con el Código Eléctrico Canadiense y otras normas pertinentes, lo que reduce el riesgo de incendios eléctricos, descargas eléctricas y otros peligros.
Reconocimiento global: La certificación CSA no solo es reconocida en Canadá, sino que también tiene un peso significativo a nivel internacional. Muchos países e industrias consideran que los productos con certificación CSA son confiables y seguros, lo que puede mejorar la comercialización de un producto fuera de Canadá. Este reconocimiento global permite a los fabricantes con productos con certificación CSA expandir su alcance a los mercados internacionales con mayor confianza.
Preferencia de mercado: En algunos casos, los consumidores y los reguladores canadienses pueden preferir los productos certificados por la CSA porque el Grupo CSA es una organización local con profundas raíces en las normas de seguridad canadienses. Sin embargo, ambas certificaciones son aceptables para la mayoría de los propósitos regulatorios y los fabricantes pueden elegir la que mejor se adapte a su estrategia de mercado.
7. ¿Cuál es la diferencia entre CSA y cUL?
Tanto las certificaciones CSA como cUL indican el cumplimiento de las normas de seguridad canadienses, pero son emitidas por organizaciones diferentes. La certificación CSA la otorga el Grupo CSA, mientras que la certificación cUL la emite Underwriters Laboratories para productos que cumplen con las normas canadienses. Aunque ambas certificaciones son respetadas en Canadá, la CSA suele considerarse la certificación más tradicional y reconocida localmente, mientras que la cUL forma parte del sistema UL más amplio, que también cubre el mercado estadounidense.
8. ¿Cuál es la diferencia entre CSA y UL?
Tanto la CSA como la UL son laboratorios de pruebas reconocidos a nivel nacional (NRTL, por sus siglas en inglés) que prueban la seguridad y eficacia de ciertos tipos de productos. De hecho, la certificación de la CSA y la certificación de la UL son prácticamente sinónimos. Ambas organizaciones están acreditadas por la OSHA (Administración de Seguridad y Salud Ocupacional) y el ANSI (Instituto Nacional Estadounidense de Normas) para actuar como NRTL.
Ambas empresas, CSA y UL, firmaron un Memorando de Entendimiento que define la aceptación mutua de pruebas e investigaciones de acuerdo con estándares definidos.
En definitiva, CSA y UL son simplemente dos organizaciones diferentes que realizan pruebas según el mismo conjunto de estándares. En cualquier caso, un producto certificado a través de uno de estos NRTL cumple con los estándares de la industria en materia de seguridad y rendimiento.
El acuerdo de memorando de entendimiento entre ambas organizaciones simplifica el proceso de certificación para las empresas que deseen obtener las marcas estadounidenses y/o canadienses. Si una empresa requiere la marca CSA o UL, puede solicitar la aprobación de la CSA (Canadian Standards Association) o de la UL (Underwriters Laboratories Inc.).
9. ¿Qué es NRTL?
Un NRTL (pronunciado “nurtle”) es un laboratorio de pruebas reconocido a nivel nacional acreditado por la Administración de Seguridad y Salud Ocupacional (OSHA) como certificador aprobado de estándares industriales específicos. La acreditación de OSHA como NRTL garantiza que una organización cumple con los requisitos de 29 CFR 1910.7. Cada NRTL está acreditado por OSHA para un alcance particular de estándares de prueba y tiene su propia marca de certificación registrada única, que un fabricante está autorizado a colocar en un producto certificado.
Si un fabricante planea vender o distribuir equipos eléctricos en los Estados Unidos, debe demostrar que su producto es seguro. Esto se hace obteniendo la certificación a través de un laboratorio de pruebas reconocido a nivel nacional aprobado por la OSHA.
El NRTL puede probar el producto eléctrico en cuestión según una norma nacional específica, lo que demuestra que el producto cumple con los requisitos para venderse en los Estados Unidos. Una vez aprobado, el NRTL autoriza al fabricante a aplicar la marca NRTL a toda la producción futura de la fábrica. La única diferencia entre las distintas marcas NRTL radica en los servicios de los laboratorios de pruebas que las respaldan.
10. ¿Qué es ETL?
La certificación ETL funciona como UL en el sentido de que también proporciona un sello de que un producto es sólido y cumple con los estándares establecidos.
ETL es un laboratorio de pruebas con sede en Londres, especializado en diversos tipos de pruebas, entre ellas, pruebas de rendimiento comparativo, compatibilidad electromagnética y seguridad de productos para electrónica. Fundada por Thomas Edison en 1896, ETL tiene una larga trayectoria en la garantía de que los productos cumplen con los estándares de seguridad y rendimiento. La organización opera actualmente más de 30 oficinas y laboratorios en todo el mundo, adhiriéndose a los mismos principios que Edison estableció, centrándose en la seguridad de productos, materiales y componentes patentados. Era una empresa que solía llamarse "Edison Testing Laboratories".
11. ¿Cuál es la diferencia entre ETL y UL?
Las marcas registradas de ETL y las marcas de UL tienen similitudes en el sentido de que ambas se derivan de pruebas certificadas por NRTL para garantizar que los productos electrónicos sean seguros para el uso público. Sin embargo, ambos métodos de prueba difieren en las metodologías de prueba y los parámetros de referencia que determinan la seguridad del producto.
La certificación ETL también es válida principalmente en América del Norte. Sin embargo, una diferencia importante entre UL y ETL es que esta última tiene un atractivo global un poco más amplio.
Una marca ETL verificada con un identificador “US” en la posición de las 4 en punto significa que el producto ha sido identificado como que cumple únicamente con los estándares de seguridad de EE. UU., según lo define el Título 29 CRF.
Se ha determinado que una marca verificada por ETL con una “C” en la posición de las 8 en punto cumple únicamente con los estándares de seguridad de productos canadienses. Los productos que llevan tanto “US” como “C” cumplen con los estándares de seguridad de productos de EE. UU. y Canadá.
12. ¿Qué son las normas NEMA?
La Asociación Nacional de Fabricantes Eléctricos (NEMA) es una organización influyente que desarrolla estándares para productos eléctricos, incluidas las clasificaciones para gabinetes eléctricos, interruptores y otros equipos utilizados en una variedad de entornos. Los estándares NEMA se utilizan ampliamente en los EE. UU. y son esenciales para garantizar la seguridad y confiabilidad de los sistemas eléctricos tanto en entornos residenciales como industriales.
Clasificaciones NEMA: Las clasificaciones NEMA son un aspecto fundamental de las normas, ya que especifican el nivel de protección que ofrece un gabinete eléctrico contra factores ambientales como polvo, agua, productos químicos e impacto físico. Por ejemplo, un gabinete NEMA 4 está diseñado para uso en interiores y exteriores y brinda protección contra la entrada de agua proveniente de la lluvia, el aguanieve y el agua arrojada por mangueras. Las clasificaciones más altas, como NEMA 6P, indican protección contra la inmersión en agua y la exposición a agentes corrosivos.
13. ¿Cuál es la diferencia entre NEMA y UL?
La Asociación Nacional de Fabricantes Eléctricos (NEMA) y Underwriters Laboratories (UL) son las dos agencias reguladoras a las que se hace referencia comúnmente en América del Norte. Ambas brindan supervisión para garantizar que un gabinete cumpla o supere un determinado grado de protección. Ambas definen los diseños de gabinetes, contra qué contaminantes puede brindar protección cada diseño y cómo se prueba cada diseño para garantizar el cumplimiento con su respectiva clasificación o tipo.
La diferencia más importante entre los gabinetes con clasificación NEMA y los de tipo UL es cómo se realizan las pruebas y el proceso de cumplimiento. Los gabinetes con clasificación NEMA están certificados por el propio fabricante.
14. ¿Qué son las normas ASTM?
ASTM International, anteriormente conocida como la Sociedad Estadounidense de Pruebas y Materiales, es un líder reconocido mundialmente en el desarrollo y la entrega de estándares de consenso voluntarios. Estos estándares cubren una amplia gama de materiales, productos, sistemas y servicios, con el objetivo de garantizar la calidad, la seguridad y el rendimiento en diversas industrias.
Alcance y aplicación: Las normas ASTM se utilizan en todo el mundo para mejorar la calidad de los productos, aumentar la seguridad, facilitar el acceso al mercado y el comercio, y generar confianza en los consumidores. Abarcan una amplia gama de industrias, entre ellas la construcción, el petróleo, los textiles y los productos de consumo. En el contexto de los conductos eléctricos, las normas ASTM garantizan que los materiales como el PVC utilizado en la fabricación de conductos cumplan con criterios específicos de durabilidad, resistencia química y otras características de rendimiento.
Impacto global: las normas ASTM suelen ser referenciadas por otras organizaciones de normalización y organismos reguladores a nivel mundial, lo que las hace esenciales para los fabricantes que buscan garantizar que sus productos cumplan con los parámetros de referencia internacionales. El cumplimiento de las normas ASTM también puede facilitar el ingreso al mercado, ya que es más probable que los productos sean aceptados en múltiples regiones.
15. ¿Cuál es la diferencia entre la norma ASTM y UL?
Tanto Underwriters Laboratories (UL) como ASTM International son fundamentales para mantener altos estándares en diversas industrias, pero sus funciones y áreas de enfoque son distintas. UL se especializa en pruebas y certificación de seguridad de productos. Desarrolla estándares de seguridad rigurosos para una amplia gama de categorías de productos, incluidos equipos eléctricos y bienes de consumo. El objetivo principal de UL es garantizar que los productos sean seguros para su uso mediante el establecimiento de criterios de rendimiento y la realización de pruebas e inspecciones exhaustivas. Los productos que cumplen con estos criterios reciben la marca UL, que indica el cumplimiento de estrictos requisitos de seguridad.
ASTM International, por otro lado, es reconocida por crear estándares de consenso voluntarios que se centran en las especificaciones técnicas y las características de desempeño de materiales, productos y sistemas. A diferencia de UL, ASTM no ofrece servicios de certificación, sino que proporciona pautas y metodologías detalladas para evaluar la calidad y la consistencia de los productos. Los estándares de ASTM cubren un amplio espectro de industrias, incluidas la construcción, la energía y la fabricación. Estos estándares tienen como objetivo garantizar que los productos y materiales cumplan con parámetros de desempeño específicos, promoviendo la confiabilidad y la interoperabilidad.
Las diferencias en el alcance y los procesos de certificación entre UL y ASTM resaltan sus roles únicos. Las normas de UL se ocupan principalmente de la seguridad, abordando los peligros potenciales y asegurando que los productos cumplan con criterios de seguridad integrales. En contraste, las normas de ASTM enfatizan los aspectos técnicos y de rendimiento en lugar de la certificación de seguridad. El proceso de certificación de UL implica pruebas rigurosas y auditorías periódicas para garantizar el cumplimiento continuo, mientras que ASTM proporciona pautas que los fabricantes utilizan para el control de calidad interno y el desarrollo de productos. Comprender estas diferencias permite a las empresas navegar de manera efectiva por las normas relevantes para sus productos e industrias. Diferencias entre ASTM y otros laboratorios de la misma manera, como CSA, ETL, etc.
16. ¿Cuál es el papel del NEC (Código Eléctrico Nacional)?
El Código Eléctrico Nacional (NEC), también conocido como NFPA 70, es un conjunto de pautas vitales en los Estados Unidos que regulan la instalación segura de cableado y equipos eléctricos. Fue desarrollado por la Asociación Nacional de Protección contra Incendios (NFPA) y se adoptó ampliamente en todo Estados Unidos como estándar para garantizar la seguridad eléctrica en edificios residenciales, comerciales e industriales.
Cumplimiento del NEC: el cumplimiento del NEC es obligatorio para todas las instalaciones eléctricas en los EE. UU. El código cubre todo, desde la instalación correcta de conductos y cables hasta la conexión a tierra y la unión, la protección de circuitos y más. El cumplimiento de las pautas del NEC es crucial para prevenir incendios eléctricos, reducir el riesgo de descarga eléctrica y garantizar la seguridad general de los sistemas eléctricos.
Influencia global: si bien el NEC es específico de los Estados Unidos, su influencia se extiende más allá de las fronteras estadounidenses. Muchos otros países y regiones consideran al NEC como modelo para sus códigos eléctricos y adoptan normas similares para garantizar la seguridad y la confiabilidad de sus instalaciones eléctricas.
17. ¿Cuál es el papel del CEC (Código Eléctrico Canadiense)?
El Código Eléctrico Canadiense (CEC) es un conjunto integral de normas y reglamentos diseñados para garantizar la instalación, el funcionamiento y el mantenimiento seguros de los sistemas eléctricos en Canadá. Desarrollado por la Asociación Canadiense de Normas (CSA), el CEC establece los requisitos mínimos de seguridad eléctrica en entornos residenciales, comerciales e industriales. Abarca una amplia gama de temas, incluidos los métodos de cableado, la conexión a tierra, las especificaciones de los equipos y la instalación de dispositivos eléctricos.
El CEC se actualiza periódicamente para reflejar los avances en la tecnología, los cambios en las prácticas de seguridad y las nuevas necesidades de la industria. El cumplimiento del CEC es obligatorio en todo Canadá y el código suele adoptarse en las leyes provinciales y territoriales, lo que lo convierte en un requisito legal para todos los trabajos eléctricos. Está diseñado para proteger tanto al público como a los trabajadores eléctricos de peligros eléctricos como descargas eléctricas, incendios y explosiones.
Si bien el CEC comparte muchas similitudes con el Código Eléctrico Nacional (NEC) de los EE. UU., existen diferencias específicas que reflejan el entorno regulatorio y los estándares de seguridad únicos de Canadá. Estas diferencias significan que las instalaciones eléctricas que cumplen con un código pueden no cumplir completamente con los requisitos del otro; la correlación de los requisitos técnicos entre los dos códigos está en curso.
18. ¿Qué es la certificación CE?
La marca CE es una marca de conformidad obligatoria para los productos que se venden en el Espacio Económico Europeo (EEE). Significa que un producto cumple con los requisitos esenciales de la legislación europea pertinente en materia de salud, seguridad y protección del medio ambiente, que están diseñados para garantizar la seguridad del consumidor y promover el libre comercio dentro del EEE.
Alcance del marcado CE: El marcado CE se aplica a una amplia gama de productos, incluidos equipos eléctricos, dispositivos médicos, maquinaria y productos de construcción. En el caso de los productos eléctricos, el marcado CE indica el cumplimiento de directivas como la Directiva de baja tensión (LVD) y la Directiva de compatibilidad electromagnética (EMC), que cubren cuestiones de seguridad e interferencias electromagnéticas.
Cumplimiento: Para colocar la marca CE, los fabricantes deben asegurarse de que sus productos cumplen todas las directivas y normas aplicables de la UE. Este proceso suele implicar pruebas rigurosas, documentación y, en algunos casos, certificación de terceros, según la categoría del producto y los riesgos asociados. La marca CE no solo facilita el libre comercio dentro del EEE, sino que también sirve como garantía para los consumidores de que el producto cumple con altos estándares de seguridad y calidad.
Acceso al mercado: La marca CE es esencial para los fabricantes que desean vender sus productos en el mercado europeo. Sin ella, los productos no pueden comercializarse legalmente dentro del EEE, lo que podría limitar el potencial de crecimiento de una empresa. Además, la marca CE está reconocida en algunos países no pertenecientes a la UE, que pueden aceptarla como prueba de cumplimiento de sus propias normas de seguridad.
19. ¿Qué son las normas IEC?
La Comisión Electrotécnica Internacional (IEC) es una organización reconocida mundialmente que desarrolla estándares internacionales para tecnologías eléctricas, electrónicas y afines. Los estándares IEC tienen como objetivo garantizar la seguridad, compatibilidad y eficiencia de los productos en todo el mundo, facilitando el comercio internacional y la innovación en las industrias eléctricas y electrónicas.
Normas globales: las normas IEC son adoptadas por muchos países de todo el mundo y proporcionan un marco coherente para el diseño, las pruebas y el rendimiento de los productos eléctricos. Esta armonización de normas ayuda a los fabricantes a reducir el coste y la complejidad de sacar nuevos productos al mercado, ya que elimina la necesidad de contar con múltiples certificaciones específicas de cada país.
Relevancia para la industria: Para los fabricantes, cumplir con las normas IEC es crucial para garantizar que sus productos puedan competir en el mercado global. Los productos que cumplen con las normas IEC suelen ser aceptados en múltiples mercados sin necesidad de certificación adicional, lo que agiliza el proceso de aprobación y acelera el tiempo de comercialización. Además, las normas IEC contribuyen a la confiabilidad y seguridad generales de los sistemas eléctricos en todo el mundo, lo que promueve la confianza de los consumidores y el crecimiento de la industria.
20. ¿Qué es ISO?
La Organización Internacional de Normalización (ISO) es una entidad global no gubernamental fundada en 1947 y con sede en Ginebra, Suiza. Su función principal es desarrollar y publicar una amplia gama de normas que abarcan diversos sectores, desde la atención sanitaria y la tecnología hasta la fabricación y la gestión medioambiental. Las normas de la ISO tienen como objetivo garantizar que los productos, servicios y sistemas sean seguros, fiables y de alta calidad, facilitando así el comercio internacional y fomentando la coherencia entre fronteras.
Entre las normas ISO más importantes se encuentran la ISO 9001, que se centra en los sistemas de gestión de la calidad, y la ISO 14001, que aborda la gestión medioambiental. Las normas ISO son fundamentales para garantizar la seguridad, la fiabilidad y la calidad en diversas aplicaciones. Los esfuerzos de la ISO en materia de normalización ayudan a agilizar el comercio mundial al proporcionar un marco común para evaluar y mantener la calidad de los productos y servicios.
21. ¿Qué es la norma AS/NZS?
Las normas AS/NZS son un conjunto de normas técnicas desarrolladas conjuntamente por Standards Australia (AS) y Standards New Zealand (NZS). Estas normas están diseñadas para garantizar la seguridad, la fiabilidad y la eficiencia de los productos, servicios y sistemas en Australia y Nueva Zelanda. Las normas AS/NZS abarcan una amplia gama de áreas, entre las que se incluyen la construcción, la ingeniería, la tecnología de la información, la gestión medioambiental y los bienes de consumo.
La colaboración entre Standards Australia y Standards New Zealand comenzó a principios de los años 90 con el objetivo de armonizar las normas entre ambos países. Esta iniciativa surgió del deseo de facilitar el comercio, mejorar la seguridad de los productos y reducir las barreras regulatorias. A lo largo de los años, la asociación ha dado como resultado el desarrollo de numerosas normas conjuntas que son reconocidas y adoptadas en ambos países.
La norma AS/NZS 2053 especifica los requisitos para los conductos y accesorios metálicos y no metálicos utilizados en instalaciones eléctricas en estas regiones. Esta norma garantiza que los conductos y accesorios proporcionen la protección adecuada para los cables eléctricos y cumplan con los requisitos ambientales y de seguridad específicos de Australia y Nueva Zelanda.
La norma AS/NZS 2053 cubre diversos aspectos del rendimiento de los conductos, incluida la resistencia del material, la resistencia a factores ambientales (como la radiación ultravioleta, los productos químicos y las temperaturas extremas) y la facilidad de instalación. También aborda las propiedades mecánicas de los conductos, como la resistencia al impacto y la flexibilidad, lo que garantiza que puedan soportar los rigores de la instalación y el uso a largo plazo.
Tubo C es un reconocido fabricante y proveedor de conductos, tuberías y accesorios de PVC, especializado en brindar soluciones innovadoras para proyectos de construcción. Tiene su sede en China.
Hemos obtenido las certificaciones ISO 9001, ISO 14001 e ISO 45001, lo que garantiza a nuestros clientes los más altos estándares en control de calidad y prácticas ambientalmente sostenibles. Además, nuestros productos cuentan con certificaciones internacionales como UL, CSA, AS/NZS 2053, CE e IEC, lo que valida aún más su confiabilidad y cumplimiento.
Si tiene requisitos de proyecto, comuníquese con nosotros.
Atkore es un fabricante y distribuidor líder a nivel mundial de productos y soluciones para canalizaciones eléctricas. Con una rica trayectoria que se remonta a 1959, Atkore se ha consolidado como un nombre de confianza en la industria, conocido por su compromiso con la innovación, la calidad y el servicio al cliente. La empresa presta servicios a una amplia gama de sectores, incluidos la construcción, la industria y la infraestructura, y proporciona componentes esenciales que mejoran la seguridad, la confiabilidad y la eficiencia de los sistemas eléctricos.
– Gama de productos: Atkore ofrece una amplia gama de productos diseñados para satisfacer diversas necesidades eléctricas y mecánicas. Su línea de productos incluye conductos y accesorios eléctricos, y ofrece una variedad de conductos, como opciones rígidas, flexibles y de PVC, junto con los accesorios necesarios para garantizar instalaciones seguras y eficientes. Suministran sistemas de gestión de cables, como bandejas para cables, estantes para escaleras y cestas de alambre, que son fundamentales para organizar y proteger los cables en diversos entornos. Atkore también ofrece productos y soluciones mecánicas, incluidos tubos y tuberías de acero, sistemas de soportes y accesorios, esenciales para aplicaciones industriales y de construcción. Además, la empresa ofrece soluciones de protección contra incendios, como recintos resistentes al fuego y dispositivos de paso, diseñados para mejorar la seguridad en edificios comerciales e industriales.
– Propuesta de valor: La propuesta de valor de Atkore se basa en varios principios clave. La empresa pone énfasis en la innovación y desarrolla continuamente nuevos productos y soluciones para satisfacer las cambiantes demandas del mercado. La calidad es una piedra angular de sus operaciones, con rigurosas pruebas y medidas de control de calidad que garantizan la confiabilidad y durabilidad de sus productos. Atkore también está comprometida con el servicio al cliente, brindando soluciones personalizadas y un soporte excepcional para satisfacer las necesidades específicas de los proyectos.
2. IPEX
IPEX es un fabricante y proveedor líder de sistemas de tuberías termoplásticas en Norteamérica. Con décadas de experiencia en la industria, IPEX se ha ganado una reputación por ofrecer productos innovadores y de alta calidad que satisfacen las necesidades de diversos sectores, incluidas las aplicaciones de plomería, electricidad, municipales e industriales. La empresa está comprometida con brindar soluciones sustentables y confiables que mejoren la infraestructura y garanticen una gestión eficiente de fluidos y gases.
– Gama de productos: IPEX ofrece una amplia gama de productos diseñados para satisfacer diversas necesidades de aplicación. Su cartera de productos incluye una variedad de sistemas de tuberías termoplásticas, como tuberías de PVC, CPVC y PEX, esenciales para plomería, distribución de agua y procesos industriales. Suministran una amplia gama de conductos y accesorios eléctricos, diseñados para proteger y enrutar el cableado eléctrico de manera segura y eficiente. Para la infraestructura municipal, IPEX proporciona soluciones que incluyen sistemas de alcantarillado, aguas pluviales y distribución de agua, lo que garantiza la durabilidad y confiabilidad en los servicios públicos. Además, la empresa ofrece productos industriales como válvulas, accesorios y sistemas de tuberías que cumplen con las rigurosas demandas de las aplicaciones industriales.
– Propuesta de valor: La propuesta de valor de IPEX se centra en la innovación, la calidad y el servicio al cliente. La empresa desarrolla continuamente nuevos productos y soluciones para satisfacer las necesidades cambiantes de sus clientes. Las rigurosas medidas de control de calidad garantizan la confiabilidad y el rendimiento de sus productos, que se fabrican según los más altos estándares de la industria. IPEX se dedica a brindar un servicio al cliente excepcional, ofreciendo soporte técnico, capacitación y soluciones personalizadas para satisfacer los requisitos específicos de cada proyecto.
3. Cantax
CANTEX Inc. es un destacado fabricante de conductos, accesorios y conexiones eléctricas de PVC. Con más de 60 años de experiencia en la industria, CANTEX se ha consolidado como líder en el suministro de productos de PVC de alta calidad diseñados para satisfacer las necesidades de los mercados de electricidad, servicios públicos y construcción. La empresa opera instalaciones de fabricación de última generación en todo Estados Unidos, lo que garantiza una calidad y disponibilidad constantes de los productos.
– Gama de productos: CANTEX ofrece una amplia gama de productos diseñados para satisfacer diversas aplicaciones. Su cartera de productos incluye una selección completa de conductos y accesorios eléctricos de PVC, como Schedule 40, Schedule 80 y ENT (tubos eléctricos no metálicos), diseñados para proteger y enrutar el cableado eléctrico en instalaciones residenciales, comerciales e industriales. También suministran sistemas de conductos de PVC para aplicaciones de telecomunicaciones y servicios públicos, lo que garantiza una protección confiable y duradera para cables y conductores. Además, CANTEX proporciona una amplia gama de accesorios y accesorios de PVC, incluidos acoplamientos, codos, cajas de conexiones y adaptadores, que son esenciales para completar y mantener los sistemas de conductos. Además, la empresa ofrece soluciones personalizadas diseñadas para satisfacer los requisitos específicos del proyecto, lo que demuestra su capacidad para abordar las necesidades únicas de los clientes.
– Propuesta de valor: La propuesta de valor de CANTEX se basa en la calidad, la innovación y el servicio al cliente. La empresa se dedica a fabricar productos que cumplen con los estándares más estrictos de la industria y brindan un rendimiento duradero. CANTEX invierte en investigación y desarrollo para mejorar continuamente su oferta de productos y abordar las demandas cambiantes del mercado. Su compromiso con el servicio al cliente es evidente en su soporte integral, que incluye asistencia técnica, capacitación sobre productos y soluciones personalizadas.
4. Ravello
Fundada en 1974, Rawelt es una subsidiaria de Grupo Revuelta®, una empresa conocida por producir componentes de aluminio fundido a presión de alta calidad. Inicialmente establecida para fabricar piezas para básculas, Rawelt se ha expandido desde entonces hacia la producción de accesorios para instalaciones eléctricas, consolidando su posición como líder en este campo.
– Información del producto: Rawelt ofrece una amplia gama de productos para diversas instalaciones eléctricas. Estos productos se fabrican mediante procesos de fundición de aluminio, lo que garantiza una alta resistencia física y resistencia a la corrosión. Incluye conectores de conductos, conductos rígidos, correas para tuberías y canales Unistrut, etc. Estos productos están diseñados para su uso en áreas peligrosas, corrosivas e industriales, lo que refleja el compromiso de Rawelt con la seguridad y la durabilidad.
– Concepto de Valor: Rawelt pone énfasis en la calidad y la integración en sus procesos de fabricación. La empresa está equipada con tecnología de última generación y mantiene estrictos controles de calidad, que incluyen pruebas de laboratorio metalúrgicas y pruebas no destructivas. Todos los productos cumplen con las normas UL (Underwriters Laboratories Inc.) y CSA (Canadian Standards Association), lo que garantiza una alta confiabilidad y seguridad.
5. Tubácero
Tubacero es una importante empresa industrial con sede en , especializada en la fabricación y distribución de productos de acero. Con una fuerte presencia en el mercado, Tubacero es conocida por su amplia experiencia y conocimiento en la industria del acero, proporcionando productos de alta calidad a diversos sectores. La empresa está comprometida con la excelencia y la innovación, asegurando que sus ofertas satisfagan las necesidades cambiantes de sus clientes.
– Gama de productos: Tubacero ofrece una amplia gama de productos de acero diseñados para diversas aplicaciones industriales y de infraestructura. Tubacero proporciona conductos especializados diseñados para proteger los sistemas de cableado eléctrico. Estos conductos mejoran la seguridad y la durabilidad en las instalaciones eléctricas, lo que garantiza un rendimiento confiable tanto en entornos residenciales como industriales. Su amplia cartera de productos incluye tuberías para conducir hidrocarburos ácidos y no ácidos, lo que garantiza un transporte seguro y eficiente en la industria del petróleo y el gas. Proporcionan tuberías de revestimiento con conectores de rosca rápida de primera calidad, esenciales para el revestimiento de pozos petrolíferos. Tubacero produce tuberías de conducción de agua, cruciales para acueductos y otros sistemas de gestión del agua. Ofrecen sistemas de revestimiento externo para la protección contra la corrosión de las tuberías, lo que extiende la vida útil y el rendimiento de sus productos.
– Propuesta de valor: La propuesta de valor de Tubacero se centra en varios principios clave. La empresa pone énfasis en la calidad, garantizando que todos sus productos cumplan con los estándares más estrictos de la industria y brinden un rendimiento confiable. La innovación es un enfoque central, y Tubacero invierte continuamente en tecnología y procesos para mejorar la oferta de productos y satisfacer las demandas del mercado. La satisfacción del cliente es primordial y la empresa se esfuerza por brindar soluciones personalizadas y un servicio excepcional a sus clientes.
6. Alaflex
Alaflex es un importante fabricante con sede en México, especializado en la producción de sistemas de conductos flexibles de alta calidad y accesorios relacionados. Fundada con un enfoque en la innovación y la satisfacción del cliente, Alaflex se ha posicionado como un actor líder en la industria de conductos y gestión de cables. La empresa es reconocida por su compromiso de ofrecer soluciones confiables que mejoren la seguridad y la eficiencia de las instalaciones eléctricas e industriales.
– Gama de productos: Alaflex ofrece una amplia gama de productos diseñados para satisfacer diversas necesidades de aplicación. Su cartera incluye conductos flexibles, disponibles en opciones metálicas y no metálicas, que son esenciales para proteger los cables eléctricos de daños físicos y factores ambientales. La empresa también ofrece una gama de accesorios para conductos, incluidos conectores, accesorios y herrajes de montaje, cruciales para la instalación y el mantenimiento adecuados de los sistemas de conductos. Además, Alaflex ofrece soluciones de gestión de cables que ayudan a organizar y proteger los cables, lo que garantiza instalaciones ordenadas y eficientes. Para proyectos con requisitos específicos, Alaflex ofrece soluciones personalizadas, lo que demuestra su capacidad para satisfacer las necesidades únicas de los clientes con precisión y adaptabilidad.
– Propuesta de valor: La propuesta de valor de Alaflex se basa en principios clave. La empresa prioriza la innovación y mejora continuamente la tecnología de sus productos para cumplir con los estándares cambiantes de la industria. La calidad es fundamental para sus operaciones, y las pruebas y el control de calidad rigurosos garantizan la confiabilidad y durabilidad de sus productos. La satisfacción del cliente es un objetivo central y Alaflex se compromete a brindar un servicio excepcional y soluciones personalizadas para satisfacer necesidades específicas.
7. Prominox
Prominox es una importante empresa mexicana especializada en la fabricación y distribución de productos de acero inoxidable. Fundada con el objetivo de proporcionar soluciones de alta calidad para una variedad de aplicaciones industriales, Prominox se ha ganado una reputación de excelencia y confiabilidad en el sector del acero inoxidable. La empresa está comprometida con la entrega de productos que cumplan con los rigurosos estándares de la industria, apoyando a sectores como la construcción, la automoción y la fabricación.
– Gama de productos: Prominox se especializa en proporcionar productos de acero inoxidable de alta calidad diseñados para diversas necesidades industriales y de construcción. Su gama incluye tuberías de acero inoxidable y conductos eléctricos, que vienen en múltiples grados y tamaños, adecuados para diversas aplicaciones como plomería, procesos industriales y usos estructurales. También ofrecen una variedad de accesorios de acero inoxidable, incluidos codos, tes y reductores, esenciales para conexiones de sistemas de tuberías efectivas y confiables. Para proyectos con especificaciones únicas, ofrecen soluciones de acero inoxidable personalizadas, lo que demuestra su experiencia y adaptabilidad para cumplir con los requisitos industriales específicos.
– Propuesta de valor: La propuesta de valor de Prominox se basa en varios principios clave. La empresa pone énfasis en la calidad, garantizando que todos los productos cumplan con los estrictos estándares de la industria y estén fabricados con acero inoxidable de alta calidad para lograr durabilidad y rendimiento. La innovación es fundamental para su enfoque, con el desarrollo continuo de nuevos productos y tecnologías para satisfacer las cambiantes demandas del mercado. El servicio al cliente es una prioridad, con el compromiso de brindar soluciones y soporte a medida para satisfacer las necesidades específicas de los clientes.
8. PTM México
PTM México es una empresa mexicana líder especializada en el diseño, fabricación y distribución de productos eléctricos y de telecomunicaciones de alta calidad. Fundada con un enfoque en la innovación y la excelencia, PTM México atiende a una amplia gama de industrias, incluidas la construcción, las telecomunicaciones y la energía. La empresa es reconocida por su compromiso de brindar soluciones confiables que satisfagan las demandas de la infraestructura y la tecnología modernas.
– Gama de productos: PTM México ofrece una amplia gama de productos diseñados para satisfacer diversas necesidades eléctricas y de telecomunicaciones. Su portafolio incluye conductos eléctricos, disponibles en opciones rígidas y flexibles, que son esenciales para proteger el cableado y garantizar instalaciones seguras y eficientes. También proporcionan sistemas de gestión de cables, que incluyen bandejas, ductos y accesorios, para organizar y proteger eficazmente los cables en diversos entornos. Para la infraestructura de telecomunicaciones, PTM México suministra productos especializados como cables de fibra óptica y soluciones de conectividad. Además, ofrecen soluciones personalizadas adaptadas a los requisitos específicos de los clientes, lo que demuestra su capacidad para abordar desafíos de proyectos únicos con precisión y experiencia.
– Propuesta de valor: La propuesta de valor de PTM México se basa en varios principios básicos. La innovación es el eje central de su enfoque, con el compromiso de desarrollar productos y soluciones avanzadas que satisfagan las necesidades cambiantes de sus clientes. La calidad es primordial, con pruebas y controles de calidad rigurosos que garantizan la confiabilidad y durabilidad de sus productos. La satisfacción del cliente es un objetivo clave, y la empresa se dedica a brindar un servicio excepcional y soluciones personalizadas para satisfacer los requisitos específicos del proyecto.
9. Línea Dura
Dura-Line es un fabricante y distribuidor líder de soluciones avanzadas de conductos y tuberías, que atiende a los sectores de telecomunicaciones, eléctrico e industrial. Establecida como un actor clave en el mercado latinoamericano, Dura-Line se ha ganado una reputación por ofrecer productos de alta calidad y soluciones innovadoras. La empresa forma parte de la red global Dura-Line, reconocida por su amplia experiencia y compromiso con la excelencia en la industria de conductos y tuberías.
– Gama de productos: Dura-Line se destaca en la producción de conductos eléctricos de polietileno de alta densidad (HDPE), que son fundamentales para proteger los sistemas eléctricos en diversos entornos. Nuestros conductos eléctricos de HDPE están diseñados para ofrecer una durabilidad excepcional, resistencia a los factores ambientales y facilidad de instalación. Ofrecen una protección sólida contra daños mecánicos, exposición a sustancias químicas y radiación ultravioleta, lo que garantiza un rendimiento confiable tanto en aplicaciones interiores como exteriores.
– Propuesta de valor: La propuesta de valor de Dura-Line se basa en varios principios clave. La empresa pone énfasis en la innovación, desarrollando e integrando constantemente tecnologías avanzadas para mejorar su oferta de productos y mantenerse a la vanguardia del mercado. La calidad es un enfoque fundamental, con estándares rigurosos que garantizan que todos los productos brinden un rendimiento confiable y durabilidad. La satisfacción del cliente es fundamental para su enfoque, con el compromiso de brindar un servicio excepcional y soluciones personalizadas para satisfacer las necesidades del cliente.
10. Tubo C
Tubo C es un fabricante profesional de conductos y accesorios de PVC en China, especializado en el desarrollo y producción de conductos y accesorios de PVC innovadores para la gestión y protección de cables.
– Excelencia del producto: Conocidos por su durabilidad y flexibilidad, los conductos de Ctube están diseñados para brindar protección confiable para el cableado eléctrico, lo que garantiza la longevidad y el rendimiento óptimo en diversas condiciones. Nuestra gama de productos incluye conductos rígidos de PVC, tubos eléctricos no metálicos (ENT), accesorios para conductos, acoplamientos, cajas adaptables, adaptadores macho y más. Los productos se someten a rigurosas pruebas y certificación.
– Enfoque en el cliente: La satisfacción del cliente es la prioridad de Ctube. La empresa ofrece asistencia técnica integral, información detallada sobre los productos y asistencia personalizada para ayudar a los clientes a seleccionar las soluciones de conductos ideales para sus aplicaciones específicas. El enfoque centrado en el cliente de Ctube, combinado con su énfasis en productos de alta calidad y tecnología innovadora, consolida su reputación como socio de confianza en la industria de los conductos eléctricos.
– Serie especial: Conductos solares fotovoltaicos y libres de halógenos y de baja emisión de humo. Estos conductos avanzados de PVC están diseñados para cumplir con los altos estándares de seguridad y rendimiento. Los conductos libres de halógenos y de baja emisión de humo brindan una protección superior al emitir una cantidad mínima de humo y gases tóxicos en caso de incendio, lo que mejora la seguridad en entornos de alto riesgo. Por su parte, los conductos solares fotovoltaicos están diseñados para sistemas de energía solar al aire libre y ofrecen una resistencia a los rayos UV y una durabilidad excepcionales para garantizar un rendimiento confiable y protección contra los elementos ambientales.
Los conductos eléctricos son componentes esenciales en los sistemas eléctricos modernos y sirven como tubos protectores para el cableado eléctrico. Protegen los cables de daños físicos, humedad y exposición a sustancias químicas, al mismo tiempo que facilitan el tendido organizado y seguro de los circuitos eléctricos. Los conductos eléctricos vienen en varios materiales, como metal, plástico y opciones flexibles, cada uno adecuado para diferentes entornos y aplicaciones. Ya sea que se utilicen en entornos residenciales, comerciales o industriales, los conductos desempeñan un papel crucial en el mantenimiento de la integridad y la seguridad de las instalaciones eléctricas.
Seleccionar el tamaño correcto de conducto es fundamental para garantizar la seguridad y la eficiencia de un sistema eléctrico. Un conducto del tamaño adecuado proporciona un amplio espacio para los cables, lo que evita el sobrecalentamiento y permite un fácil mantenimiento y futuras actualizaciones. Por el contrario, un conducto de tamaño insuficiente puede provocar una acumulación excesiva de calor, un aumento de la resistencia eléctrica y posibles riesgos de incendio. Además, cumplir con las normas de dimensionamiento de conductos es vital para cumplir con los códigos y estándares de construcción, que están diseñados para proteger tanto la propiedad como las vidas humanas. El tamaño adecuado de los conductos también facilita instalaciones más fluidas y reduce los costos de mano de obra y materiales.
Este artículo profundiza en los aspectos críticos del dimensionamiento de conductos eléctricos y ofrece una guía completa tanto para profesionales como para aficionados al bricolaje. Exploraremos los conceptos fundamentales del tamaño de los conductos, examinaremos los diferentes tipos de conductos y sus respectivos rangos de tamaño, y analizaremos los diversos factores que influyen en la selección del tamaño de los conductos. Además, describiremos los tamaños de conductos estándar y sus aplicaciones, proporcionaremos métodos detallados para los cálculos de dimensionamiento y destacaremos los errores comunes que se deben evitar. También se cubrirán consideraciones avanzadas, como los tipos de conductos especializados y la comparación de los estándares de dimensionamiento.
2. Comprensión de los tamaños de los conductos eléctricos
El dimensionamiento de los conductos eléctricos es un aspecto crucial de las instalaciones eléctricas, que influye en la seguridad, la eficiencia y el cumplimiento de las normas de los sistemas eléctricos. En esta sección se profundiza en la definición del tamaño de los conductos, las unidades de medida más comunes que se utilizan y la importancia fundamental de una medición precisa en las instalaciones eléctricas.
2.1 Definición del tamaño del conducto
El tamaño de un conducto eléctrico se define por su diámetro interno (DI), que determina la cantidad de espacio disponible para alojar cables eléctricos. El tamaño del conducto es crucial porque debe acomodar la cantidad y el tamaño requeridos de conductores y, al mismo tiempo, permitir un funcionamiento seguro y un mantenimiento futuro. El diámetro interno es la dimensión más crítica porque afecta directamente la capacidad y el flujo de aire dentro del conducto, lo que afecta el rendimiento térmico y la facilidad de instalación de los cables.
El tamaño del conducto también incluye el diámetro externo (OD), que es importante para colocar el conducto en cajas de conexiones, paneles y otros accesorios. Sin embargo, el diámetro interno sigue siendo el enfoque principal cuando se habla del tamaño del conducto, ya que se relaciona directamente con la capacidad de llenado del cable: la cantidad máxima de conductores que se pueden instalar de manera segura dentro del conducto sin exceder los límites permitidos.
Una consideración adicional en el dimensionamiento de los conductos es el espesor de la pared, que es especialmente relevante para los conductos de cloruro de polivinilo (PVC). El espesor de la pared afecta la durabilidad del conducto, la resistencia a daños físicos y la capacidad de proteger los cables encerrados. Por ejemplo, los conductos de PVC Schedule 40 y Schedule 80 tienen espesores de pared diferentes, siendo Schedule 80 el que tiene una pared más gruesa, lo que proporciona mayor resistencia y protección, particularmente en áreas propensas a impactos físicos o donde se requiere mayor resistencia mecánica.
El tamaño nominal de la tubería (NPS) es un conjunto norteamericano de tamaños estándar para tuberías utilizadas para presiones y temperaturas altas o bajas. “Nominal” se refiere a la tubería en términos no específicos e identifica el diámetro del orificio con un número adimensional (por ejemplo, la tubería de acero nominal de 2 pulgadas” consta de muchas variedades de tubería de acero con el único criterio de un diámetro exterior de 2,375 pulgadas (60,3 mm)). La tubería específica se identifica por el diámetro de la tubería y otro número adimensional para el espesor de la pared denominado Schedule (Sched. o Sch., por ejemplo, tubería de 2 pulgadas de diámetro, Schedule 40″).
Los distintos tipos de conductos, como los conductos metálicos rígidos (RMC), los tubos metálicos eléctricos (EMT) y los conductos de PVC, tienen designaciones de tamaño y normas específicas que determinan sus dimensiones, incluido el espesor de la pared. Estas normas garantizan la compatibilidad y la seguridad en diferentes instalaciones y aplicaciones.
2.2 Unidades de medida comunes (pulgadas, milímetros)
Los tamaños de los conductos se miden comúnmente en pulgadas o milímetros, según la región y las normas específicas de la industria vigentes. La elección de la unidad de medida suele estar en consonancia con las normas eléctricas y de construcción más generales de un país o una región determinados.
En los Estados Unidos y muchos otros países que siguen el Código Eléctrico Nacional (NEC), los tamaños de los conductos se expresan normalmente en pulgadas. El NEC proporciona pautas detalladas para el dimensionamiento de los conductos, especificando el diámetro interno, el espesor de la pared y el relleno de cable permitido para cada tipo de conducto. Los tamaños comunes varían desde tan solo 1/2 pulgada hasta tan grandes como 6 pulgadas, y cada tamaño sirve para diferentes aplicaciones según la carga eléctrica requerida y la cantidad de conductores.
Por el contrario, muchos países europeos y otros que cumplen con las normas de la Comisión Electrotécnica Internacional (IEC) utilizan el sistema métrico, que mide los tamaños de los conductos en milímetros. Por ejemplo, los tamaños de conductos métricos más comunes pueden incluir 16 mm, 20 mm, 25 mm y más grandes, y cada tamaño corresponde a aplicaciones y requisitos de instalación específicos.
Comprender la conversión entre estas unidades es fundamental para los profesionales que trabajan en mercados globales o con clientes internacionales. Por ejemplo, 1 pulgada equivale aproximadamente a 25,4 milímetros. Este conocimiento garantiza una especificación precisa y compatibilidad en diferentes regiones y estándares.
2.3 Importancia de la medición precisa en las instalaciones eléctricas
La medición precisa del tamaño de los conductos es fundamental por varias razones, todas las cuales afectan directamente la seguridad, la funcionalidad y el cumplimiento de las instalaciones eléctricas.

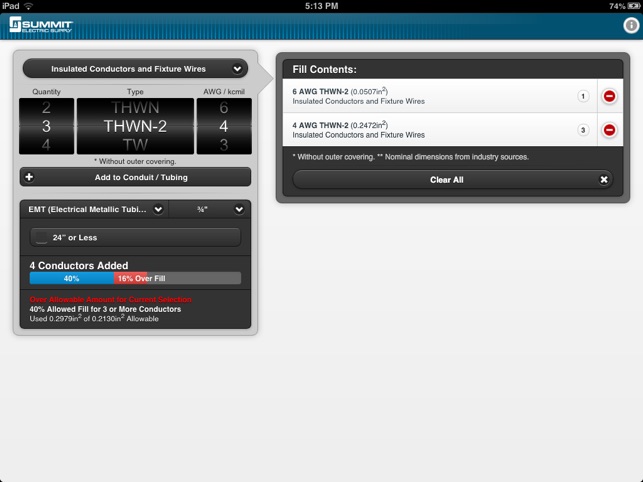

2.3.1 Cómo garantizar una capacidad de llenado de cable adecuada
Los conductos de tamaño adecuado deben adaptarse a la cantidad y el tamaño de los conductores sin exceder la capacidad de llenado permitida. Llenar demasiado un conducto puede provocar un aumento de la resistencia eléctrica, sobrecalentamiento y posibles riesgos de incendio. Una medición precisa garantiza que el tamaño del conducto coincida con los requisitos de carga eléctrica y el espacio físico necesario para una instalación segura del cable.
Por ejemplo, un conducto demasiado pequeño para los cables que contiene puede provocar una acumulación excesiva de calor, lo que puede dañar el aislamiento y aumentar el riesgo de incendio. Por el contrario, un conducto de tamaño adecuado permite un flujo de aire y una disipación de calor adecuados, lo que garantiza un funcionamiento seguro y eficiente.
2.3.2 Cumplimiento de los códigos y normas eléctricas
Los códigos eléctricos, como el NEC, proporcionan pautas específicas para el dimensionamiento de conductos en función del tipo de instalación y las condiciones ambientales. Cumplir con estas normas no solo es un requisito legal, sino también una buena práctica para garantizar la seguridad y la fiabilidad. La medición precisa y el dimensionamiento correcto de los conductos son esenciales para cumplir con estos códigos, lo que evita posibles infracciones y sanciones.
Por ejemplo, el NEC estipula la cantidad máxima de conductores que se pueden instalar en un tamaño de conducto determinado para evitar el sobrecalentamiento y garantizar la facilidad de mantenimiento. Una medición precisa garantiza el cumplimiento de estas normas, que están diseñadas para proteger tanto la propiedad como la vida humana.
2.3.3 Facilitar la instalación y el mantenimiento
Los conductos de tamaño adecuado simplifican el proceso de instalación al proporcionar el espacio adecuado para tender y enrutar los conductores. Esto reduce el riesgo de dañar los cables durante la instalación y hace que el mantenimiento y las actualizaciones futuras sean más manejables. La medición precisa también garantiza que los accesorios, conectores y cajas de conexiones coincidan con las dimensiones del conducto, lo que promueve un proceso de instalación eficiente y sin inconvenientes.
Por ejemplo, durante una renovación o una mejora, tener conductos del tamaño adecuado facilita la incorporación de nuevos cables o la sustitución de los conductores existentes sin tener que realizar grandes modificaciones. Esto no solo ahorra tiempo y costes de mano de obra, sino que también minimiza las interrupciones en el sistema eléctrico.
2.3.4 Optimización del rendimiento del sistema
El tamaño correcto de los conductos ayuda a mantener un rendimiento óptimo del sistema al minimizar la resistencia eléctrica y la acumulación de calor. Esto es particularmente importante en instalaciones de alta potencia donde la disipación eficiente del calor es crucial. La medición precisa y el tamaño adecuado de los conductos contribuyen a la eficiencia general y la longevidad del sistema eléctrico.
Por ejemplo, en entornos industriales con cargas eléctricas elevadas, el uso de conductos demasiado pequeños puede provocar pérdidas de energía significativas debido al aumento de la resistencia. Los conductos de tamaño adecuado reducen estas pérdidas, lo que mejora la eficiencia general del sistema eléctrico y reduce los costos operativos.
2.3.5 Contabilización de los factores ambientales
Los diferentes entornos de instalación, como lugares húmedos, áreas corrosivas o zonas de alta temperatura, pueden requerir tipos y tamaños de conductos específicos. Una medición precisa garantiza que el tamaño y el material del conducto elegidos sean adecuados para las condiciones ambientales, protegiendo a los conductores de daños externos y garantizando la confiabilidad a largo plazo.
Por ejemplo, en entornos con altos niveles de humedad, como instalaciones subterráneas o al aire libre, seleccionar un conducto con el tamaño y material adecuados (por ejemplo, PVC para resistencia a la corrosión) es esencial para evitar la entrada de agua y daños posteriores a los conductores.
3. Tipos de conductos eléctricos y sus rangos de tamaño
Existen distintos tipos de conductos eléctricos, cada uno diseñado para aplicaciones y entornos específicos. Comprender los diferentes tipos de conductos y sus rangos de tamaño es fundamental para seleccionar el conducto adecuado para una determinada instalación eléctrica. Esta sección proporciona información detallada sobre los tipos comunes de conductos eléctricos, sus rangos de tamaño típicos y sus aplicaciones.
3.1 Conducto metálico rígido (RMC)
Rangos de tamaño típicos:
– RMC está disponible en tamaños que van desde 1/2 pulgada a 6 pulgadas de diámetro.
Usos:
– RMC es uno de los tipos de conductos más pesados y duraderos, a menudo utilizado en entornos industriales y comerciales donde la protección contra daños físicos es fundamental.
– Es adecuado para instalaciones tanto interiores como exteriores, incluidas áreas expuestas a condiciones ambientales adversas.
– El RMC se puede utilizar en lugares expuestos y ocultos, proporcionando una excelente protección contra daños físicos y corrosión.
3.2 Conducto metálico intermedio (IMC)
Rangos de tamaño típicos:
– IMC está disponible en tamaños desde 1/2 pulgada hasta 4 pulgadas de diámetro.
Usos:
– El IMC es más ligero que el RMC pero aún así ofrece protección robusta contra daños físicos.
– Se utiliza comúnmente en aplicaciones comerciales e industriales donde se necesita un equilibrio entre resistencia y peso.
– IMC es adecuado para instalaciones expuestas y ocultas y se puede utilizar tanto en entornos interiores como exteriores.
3.3 Tubería Metálica Eléctrica (EMT)
Rangos de tamaño típicos:
– EMT está disponible en tamaños desde 1/2 pulgada hasta 4 pulgadas de diámetro.
Usos:
– EMT es un conducto liviano y de paredes delgadas que se utiliza a menudo en aplicaciones residenciales, comerciales e industriales ligeras.
– Se utiliza normalmente para instalaciones interiores donde es menos probable que esté sujeto a daños físicos.
– EMT es popular por su facilidad de instalación y flexibilidad en el enrutamiento, lo que lo hace ideal para proyectos donde se necesitan modificaciones rápidas y fáciles.
3.4 Conducto metálico flexible (FMC)
Rangos de tamaño típicos:
– FMC está disponible en tamaños de 3/8 de pulgada a 4 pulgadas de diámetro.
Usos:
– FMC, también conocido como “flex” o “Greenfield”, se utiliza donde se requiere flexibilidad, como en áreas con curvas cerradas o donde hay vibración y movimiento.
– Se utiliza a menudo en aplicaciones comerciales e industriales, especialmente para conectar equipos que requieren movimiento o ajuste.
– FMC es adecuado para instalaciones interiores y proporciona una solución flexible para rutas de cableado complejas.
3.5 Conducto metálico flexible hermético a líquidos (LFMC)
Rangos de tamaño típicos:
– LFMC está disponible en tamaños de 3/8 de pulgada a 4 pulgadas de diámetro.
Usos:
– LFMC está diseñado para aplicaciones donde se requieren tanto flexibilidad como resistencia a la humedad.
– Se utiliza comúnmente en instalaciones al aire libre, lugares húmedos y áreas propensas a la exposición al agua, como cableado de máquinas herramientas e iluminación exterior.
– LFMC proporciona una excelente protección contra líquidos, aceites y entornos corrosivos, lo que lo hace adecuado para una amplia gama de aplicaciones industriales y comerciales.
3.6 Conducto de cloruro de polivinilo (PVC)
Rangos de tamaño típicos:
– El conducto de PVC está disponible en tamaños desde 1/2 pulgada hasta 8 pulgadas de diámetro.
Usos:
– El conducto de PVC se utiliza ampliamente en aplicaciones residenciales, comerciales e industriales debido a su durabilidad, resistencia a la corrosión y rentabilidad.
– Es adecuado tanto para instalaciones sobre el suelo como subterráneas, incluido el enterramiento directo en hormigón o tierra.
– Los conductos de PVC se utilizan a menudo en entornos húmedos o corrosivos donde los conductos metálicos no serían adecuados.
– ENT está disponible en tamaños de 1/2 a 2 1/2 pulgadas de diámetro.
Usos:
– ENT es un conducto flexible, liviano y no metálico que se utiliza principalmente en aplicaciones residenciales y comerciales ligeras.
– Es fácil de instalar y requiere un mínimo de herramientas y accesorios, lo que lo hace ideal para proyectos de nueva construcción y renovación.
– ENT es adecuado para instalaciones en interiores, incluidas ubicaciones ocultas dentro de paredes, pisos y techos.
4. Factores que influyen en la selección del tamaño del conducto
Seleccionar el tamaño correcto de conducto para una instalación eléctrica es un paso fundamental para garantizar la seguridad, la eficiencia y la longevidad del sistema eléctrico. Hay varios factores que influyen en la selección del tamaño del conducto, cada uno de los cuales debe considerarse cuidadosamente para garantizar el cumplimiento de las normas reglamentarias y un rendimiento óptimo.
4.1 Carga eléctrica y tamaño del conductor
Uno de los factores más importantes que influyen en la selección del tamaño de los conductos es la carga eléctrica y el tamaño de los conductores necesarios para transportar dicha carga. La carga eléctrica se refiere a la cantidad total de energía eléctrica que se transmitirá a través de los conductores dentro del conducto. A medida que aumenta la carga eléctrica, se necesitan conductores más grandes para manejar la corriente sin sobrecalentarse, lo que a su vez requiere un tamaño de conducto más grande para acomodar estos conductores.
– Capacidad de corriente: La capacidad de corriente de un conductor es la cantidad máxima de corriente eléctrica que puede transportar sin exceder su temperatura nominal. Se necesitan conductores más grandes con mayor capacidad de corriente para cargas eléctricas más altas y estos conductores requieren más espacio dentro del conducto.
– Número de conductores: el número total de conductores que deben alojarse dentro de un conducto también afecta el tamaño requerido del conducto. Cada conductor ocupa espacio y se debe dejar suficiente espacio para la disipación del calor y para facilitar el paso de los cables a través del conducto.
Por ejemplo, un conducto que albergará varios conductores grandes para una aplicación industrial de alta potencia deberá ser significativamente más grande que un conducto utilizado para una aplicación residencial de baja potencia con menos conductores y más pequeños. Los cálculos precisos basados en la carga eléctrica y los tamaños de conductor necesarios son esenciales para seleccionar el tamaño de conducto adecuado.
4.2 Tipo de sistema de cableado
El tipo de sistema de cableado utilizado en una instalación eléctrica también puede influir en la elección del tamaño del conducto. Los distintos sistemas de cableado tienen requisitos específicos para el tamaño del conducto en función de la naturaleza de la instalación y el tipo de conductores utilizados.
– Conductores simples: cuando se utilizan conductores simples, el conducto debe tener un tamaño que permita un espacio adecuado para cada conductor, asegurando que el porcentaje de llenado del conducto no exceda el límite permitido.
– Cables: Cuando se utilizan cables (como cables multiconductores), el conducto debe tener un tamaño adecuado para acomodar el diámetro exterior del cable y garantizar que haya suficiente espacio para una adecuada disipación del calor y una fácil instalación.
– Paquetes de cables: En instalaciones donde se agrupan varios cables, se debe aumentar el tamaño del conducto para tener en cuenta el espacio adicional requerido para el paquete y para evitar el sobrecalentamiento debido a la capacidad reducida para disipar el calor.
Por ejemplo, en un edificio comercial con amplios sistemas de redes y comunicaciones, es posible que sea necesario colocar conductos para acomodar cables de datos agrupados, lo que requiere una consideración cuidadosa del tamaño de los conductos para evitar la congestión y mantener el rendimiento del sistema.
4.3 Condiciones ambientales
Las condiciones ambientales desempeñan un papel crucial en la selección del tamaño de los conductos. Factores como la temperatura, la humedad y la exposición a sustancias químicas pueden afectar el rendimiento y la durabilidad del conducto y su contenido.
– Temperatura: Las altas temperaturas pueden provocar que los conductores se sobrecalienten, por lo que se requieren conductos de mayor tamaño para garantizar un flujo de aire y una disipación de calor adecuados. Por el contrario, en entornos fríos, los conductos deben poder soportar bajas temperaturas sin volverse quebradizos.
– Humedad: En entornos húmedos o mojados, los conductos deben tener un tamaño adecuado para alojar conductores resistentes a la humedad o impermeables. Es posible que se necesiten conductos más grandes para evitar la entrada de agua y garantizar la longevidad del sistema eléctrico.
– Exposición a sustancias químicas: en entornos industriales donde los conductos pueden estar expuestos a sustancias químicas corrosivas, es fundamental seleccionar el material y el tamaño adecuados para proteger los conductores de daños químicos. Es posible que se necesiten conductos más grandes para permitir la colocación de revestimientos o capas protectoras.
Por ejemplo, en instalaciones al aire libre expuestas a condiciones climáticas variables, es fundamental utilizar conductos que puedan soportar temperaturas y humedad extremas. El tamaño del conducto debe elegirse de manera que pueda proteger los conductores de daños ambientales y, al mismo tiempo, mantener la integridad del sistema.
4.4 Requisitos reglamentarios y de código
Los requisitos normativos y de código son factores críticos a la hora de seleccionar el tamaño de los conductos. Los códigos eléctricos, como el Código Eléctrico Nacional (NEC) de los Estados Unidos, proporcionan pautas detalladas para el dimensionamiento de los conductos en función de los estándares de seguridad y rendimiento.
Consideraciones normativas clave: Límites de llenado de conductos: los códigos especifican el porcentaje de llenado máximo permitido para conductos, lo que garantiza que haya suficiente espacio para la disipación del calor y una fácil instalación. Exceder estos límites puede provocar sobrecalentamiento y un mayor riesgo de incendio.
– Requisitos de espaciado y soporte: los códigos también dictan los requisitos de espaciado y soporte para los conductos, lo que puede afectar el tamaño y el tipo de conducto utilizado. Los conductos con el soporte y el espaciado adecuados tienen menos probabilidades de sufrir daños mecánicos y estrés.
– Especificaciones de materiales: Los códigos pueden especificar los materiales adecuados para diferentes entornos y aplicaciones, lo que influye en la elección del tamaño y el tipo de conducto en función de los requisitos de instalación específicos.
Por ejemplo, el cumplimiento de los requisitos del NEC para el relleno y el soporte de conductos garantiza que la instalación sea segura, confiable y cumpla con los estándares legales. El cumplimiento de estas normas ayuda a prevenir posibles peligros y garantiza que el sistema eléctrico funcione como se espera.
4.5 Consideraciones sobre futuras expansiones y mantenimiento
La planificación de futuras ampliaciones y mantenimientos es un aspecto importante de la selección del tamaño de los conductos. Anticipar las necesidades futuras puede evitar modificaciones costosas y disruptivas en el sistema eléctrico.
– Capacidad futura: la selección de un tamaño de conducto que permita la expansión futura del sistema eléctrico puede ahorrar tiempo y recursos. Los conductos más grandes brindan espacio adicional para nuevos conductores y permiten acomodar mayores cargas eléctricas sin necesidad de realizar modificaciones importantes.
– Facilidad de mantenimiento: los conductos de tamaño adecuado facilitan el mantenimiento y las actualizaciones. Los conductores se pueden retirar y reemplazar con mayor facilidad, lo que reduce el tiempo de inactividad y los costos de mano de obra.
– Flexibilidad: Los conductos ligeramente sobredimensionados proporcionan flexibilidad para los cambios en el sistema de cableado, permitiendo adaptaciones rápidas a nuevas tecnologías y requisitos.
Por ejemplo, en edificios comerciales donde es probable que se realicen mejoras en los sistemas eléctricos y de comunicación en el futuro, la selección de tamaños de conductos que permitan la instalación de conductores y cables adicionales puede reducir significativamente la complejidad y el costo de futuras modificaciones. Este enfoque proactivo garantiza que el sistema eléctrico siga siendo adaptable y resistente a lo largo del tiempo.
5. Cálculos y métodos de dimensionamiento
El dimensionamiento preciso de los conductos eléctricos es esencial para garantizar la seguridad y la eficiencia de las instalaciones eléctricas. En este artículo, se analizarán en profundidad los distintos métodos de dimensionamiento de conductos, las pautas del Código Eléctrico Nacional (NEC), los pasos detallados para el dimensionamiento de conductos y se darán ejemplos prácticos para ayudar a los lectores a comprender el proceso.
5.1 Descripción general de los métodos de dimensionamiento
Se utilizan varios métodos para determinar el tamaño adecuado de los conductos eléctricos. Estos métodos tienen en cuenta factores como la cantidad y el tamaño de los cables, el tipo de material del conducto y el entorno de instalación. Los métodos principales incluyen:
– Cálculo del relleno de conductos: este método implica calcular el área transversal total de todos los conductores para garantizar que no excedan el porcentaje máximo de relleno permitido por el NEC.
– Consideración de caída de voltaje: este método garantiza que el tamaño del conducto sea adecuado para minimizar la caída de voltaje, que puede afectar el rendimiento del equipo eléctrico.
– Factores de reducción: este método tiene en cuenta factores como la temperatura ambiente y la cantidad de conductores que transportan corriente, que pueden afectar el tamaño del conducto.
5.2 Directrices del Código Eléctrico Nacional (NEC)
El NEC proporciona pautas integrales para dimensionar los conductos eléctricos. Estas pautas son fundamentales para garantizar la seguridad y el cumplimiento de los códigos eléctricos. Las consideraciones clave del NEC incluyen:
– Límites de llenado de conductos: el NEC especifica límites de llenado máximos para diferentes tipos de conductos para evitar el sobrecalentamiento y garantizar un tendido de cables sencillo. Por ejemplo, el límite de llenado suele ser 40% para un conducto con más de dos conductores.
– Ajustes de temperatura ambiente: El NEC proporciona factores de corrección para conductos instalados en entornos con temperaturas diferentes a la temperatura de referencia estándar.
– Número de conductores: el NEC tiene pautas específicas para reducir la capacidad de corriente de los conductores en función de la cantidad de conductores que transportan corriente en un conducto.
5.3 Pasos detallados para dimensionar los conductos
Para dimensionar correctamente un conducto, siga estos pasos detallados:
1. Determine el tipo de conducto: elija el material de conducto adecuado (por ejemplo, PVC, EMT, RMC) según el entorno de instalación y los requisitos del proyecto.
2. Identifique la cantidad y el tamaño de los conductores: enumere todos los conductores que se colocarán en el conducto, incluidos sus tamaños (en AWG o kcmil).
3. Calcule el área transversal total: utilizando la Tabla 5 del Capítulo 9 del NEC, determine el área transversal de cada conductor. Sume estas áreas para encontrar el área transversal total de todos los conductores.
4. Aplique límites de llenado de conductos: consulte el Capítulo 9 del NEC, Tabla 1, para encontrar el porcentaje de llenado máximo permitido para su tipo de conducto. Asegúrese de que el área transversal total de los conductores no exceda este límite.
5. Considere la caída de voltaje y los factores de reducción de potencia: utilice el artículo 310 del NEC y el Anexo B para ajustar la caída de voltaje y los factores de reducción de potencia. Asegúrese de que el tamaño del conducto tenga en cuenta estos ajustes.
6. Seleccione el tamaño del conducto: según el área transversal total ajustada, seleccione el tamaño del conducto apropiado según el Capítulo 9, Tabla 4 del NEC.
5.4 Ejemplos de cálculos de dimensionamiento
Ejemplo 1: Dimensionamiento de conductos para un circuito de iluminación residencial
Proyecto: Un circuito de iluminación residencial requiere tres conductores de calibre 12 AWG (dos conductores que transportan corriente y uno de tierra).
Cálculo paso a paso:
1. Tipo de conducto: Conducto de PVC.
2. Número y tamaño de los conductores: Tres conductores de 12 AWG.
3. Área de la sección transversal: según el Capítulo 9 del NEC, Tabla 5, el área de la sección transversal de un conductor de calibre 12 AWG es de 0,0133 pulgadas cuadradas. Para tres conductores, el área total es de 3 x 0,0133 = 0,0399 pulgadas cuadradas.
4. Límites de llenado de conductos: para más de dos conductores, el límite de llenado máximo es 40% para conductos de PVC. Según el Capítulo 9 del NEC, Tabla 4, un conducto de PVC de 1/2 pulgada tiene un área de sección transversal total de 0,121 pulgadas cuadradas. 40% de 0,121 es 0,0484 pulgadas cuadradas.
5. Caída de voltaje y reducción de potencia: suponga condiciones estándar sin caída de voltaje significativa ni factores de reducción de potencia.
6. Tamaño del conducto: el área total de 0,0399 pulgadas cuadradas es menor que el límite de llenado de 40% de 0,0484 pulgadas cuadradas para un conducto de PVC de 1/2 pulgada. Por lo tanto, un conducto de PVC de 1/2 pulgada es adecuado.
Ejemplo 2: Dimensionamiento de conductos para un circuito de distribución de energía comercial
Proyecto: Un circuito de distribución de energía comercial requiere cinco conductores calibre 8 AWG (cuatro conductores que transportan corriente y uno de tierra).
Cálculo paso a paso:
1. Tipo de conducto: Conducto EMT.
2. Número y tamaño de los conductores: Cinco conductores de calibre 8 AWG.
3. Área de la sección transversal: según el Capítulo 9 del NEC, Tabla 5, el área de la sección transversal de un conductor de calibre 8 AWG es de 0,0366 pulgadas cuadradas. Para cinco conductores, el área total es de 5 x 0,0366 = 0,183 pulgadas cuadradas.
4. Límites de llenado de conductos: para más de dos conductores, el límite de llenado máximo es 40% para conductos EMT. Según el Capítulo 9 del NEC, Tabla 4, un conducto EMT de 1 pulgada tiene un área de sección transversal total de 0,346 pulgadas cuadradas. 40% de 0,346 es 0,1384 pulgadas cuadradas.
5. Caída de tensión y reducción de potencia: compruebe si existen factores de reducción de potencia debido a la temperatura ambiente o la cantidad de conductores. Ajuste la capacidad de corriente si es necesario.
6. Tamaño del conducto: el área total de 0,183 pulgadas cuadradas excede el límite de llenado de 40% de 0,1384 pulgadas cuadradas para un conducto EMT de 1 pulgada. Por lo tanto, se necesita un tamaño de conducto más grande. Un conducto EMT de 1 1/4 pulgadas tiene un área de sección transversal total de 0,598 pulgadas cuadradas. 40% de 0,598 es 0,2392 pulgadas cuadradas, lo cual es suficiente. Por lo tanto, un conducto EMT de 1 1/4 pulgadas es apropiado.
6. Herramientas y recursos para medir el tamaño de los conductos
La medición precisa de los tamaños de los conductos es fundamental para garantizar el ajuste y el funcionamiento adecuados de los sistemas eléctricos. En este artículo, se tratarán las herramientas habituales que se utilizan para la medición, consejos para lograr mediciones precisas y las mejores calculadoras y software en línea disponibles para ayudar a determinar el tamaño de los conductos.
6.1 Herramientas comunes utilizadas para la medición
Se utilizan varias herramientas para medir con precisión los tamaños de los conductos. Estas herramientas garantizan que seleccione el tamaño de conducto correcto para su proyecto, lo que minimiza los errores y garantiza el cumplimiento de los códigos eléctricos.
6.1.1 Cinta métrica
Una cinta métrica es una herramienta básica pero esencial para medir longitudes y diámetros de conductos. Asegúrese de que su cinta métrica sea duradera y tenga marcas claras para realizar mediciones precisas.
– Uso: Mida el diámetro exterior y la longitud del conducto.
– Consejo: utilice una cinta con unidades imperiales y métricas para mayor versatilidad.
6.1.2 Calibradores
Los calibradores son instrumentos de precisión que se utilizan para medir con precisión los diámetros internos y externos de los conductos. Están disponibles en versiones digitales, de cuadrante y de vernier.
– Uso: Mide los diámetros interior y exterior del conducto con alta precisión.
– Consejo: utilice calibradores digitales para obtener lecturas rápidas y precisas.
6.1.3 Dobladoras de conductos
Las dobladoras de conductos son herramientas especializadas que se utilizan para doblar conductos en los ángulos deseados. Si bien no son herramientas de medición directas, tienen marcas que ayudan a medir el radio y el ángulo de curvatura.
– Uso: Doblar conductos asegurando el radio de curvatura y el ángulo correctos.
– Consejo: Practique el uso de la dobladora para lograr curvas precisas sin doblar el conducto.
6.1.4 Micrómetros
Los micrómetros se utilizan para realizar mediciones de gran precisión del espesor y el diámetro de los conductos. Proporcionan mediciones en incrementos pequeños, lo que los hace ideales para trabajos detallados.
– Uso: Mide el espesor y el diámetro de los conductos con alta precisión.
– Consejo: utilice micrómetros para mediciones críticas donde se requiera alta precisión.
6.2 Calculadoras y software en línea
Además de las herramientas de medición manuales, existen varias calculadoras y software en línea que pueden ayudar a determinar los tamaños de los conductos. Estos recursos simplifican el proceso y brindan resultados rápidos y precisos.
6.2.1 Calculadoras de llenado de conductos en línea
Las calculadoras de conductos en línea le ayudan a determinar el tamaño de conducto adecuado en función de la cantidad y el tamaño de los conductores. Simplemente ingrese los detalles del conductor y la calculadora le proporcionará el tamaño de conducto recomendado.
– Ejemplo: La calculadora de relleno de conductos de Southwire permite a los usuarios ingresar tamaños y cantidades de conductores para determinar el tamaño correcto del conducto.
6.2.2 Herramientas de referencia del código NEC
Varios sitios web y aplicaciones brindan acceso fácil a las referencias del código NEC, lo que lo ayuda a garantizar el cumplimiento de los límites de llenado, los factores de reducción y otras regulaciones.
– Ejemplo: La aplicación Referencia del código eléctrico proporciona acceso rápido a las tablas y pautas del NEC.
6.2.3 Software de diseño eléctrico
El software de diseño eléctrico ofrece herramientas integrales para la planificación y el diseño de sistemas eléctricos, incluido el dimensionamiento de conductos. Estos programas suelen incluir calculadoras integradas y referencias de códigos.
– Ejemplo: Autodesk AutoCAD Electrical proporciona herramientas para diseñar sistemas eléctricos, incluido el enrutamiento y dimensionamiento de conductos.
6.2.4 Recursos del fabricante
Muchos fabricantes de conductos ofrecen recursos en línea, como tablas de dimensionamiento, calculadoras y guías de instalación. Estos recursos están adaptados a sus productos y brindan orientación específica para seleccionar e instalar conductos.
– Ejemplo: El sitio web de Ctube proporciona tablas de dimensiones y soporte técnico para su gama de conductos de PVC.
7. Conclusión
Seleccionar el tamaño adecuado de los conductos eléctricos es un aspecto fundamental para diseñar e instalar sistemas eléctricos seguros, eficientes y que cumplan con las normas. Al comprender los distintos tipos de conductos, sus tamaños típicos y los factores que influyen en la selección del tamaño, los profesionales pueden tomar decisiones informadas que garanticen la seguridad y la eficiencia de las instalaciones eléctricas. La medición precisa y la selección adecuada de los tamaños de los conductos, junto con el cumplimiento de los códigos eléctricos y las mejores prácticas, son esenciales para lograr sistemas eléctricos exitosos y confiables.
Tubo C es un fabricante de conductos y accesorios de PVC en China, especializado en soluciones innovadoras para la gestión y protección de cables. Nuestra gama de productos incluye tuberías de PVC homologadas por UL, conductos y accesorios solares, opciones sin halógenos y productos que cumplen con las normas AS/NZS 2053. Contamos con certificaciones de UL, CSA, CE, ROHS e IEC.
Ofrecemos tamaños, colores, diámetros internos, diámetros externos y espesores de pared personalizados para satisfacer los requisitos específicos de diversos proyectos, todo ello de conformidad con las normas pertinentes. Elija Ctube para obtener productos de alta calidad y un servicio eficiente.
Los conductos son componentes vitales tanto en los sistemas eléctricos como de comunicación, y sirven como vías de protección para cables y alambres. Estos conductos protegen la integridad de la infraestructura eléctrica o de comunicación al proteger los cables de peligros ambientales, daños físicos e interferencias. La selección adecuada de conductos es crucial para garantizar la durabilidad, seguridad y eficiencia de estos sistemas.
Dos de los tipos de conductos más utilizados son el HDPE (polietileno de alta densidad) y el PVC (cloruro de polivinilo). Cada material tiene características, ventajas y limitaciones distintas, lo que los hace adecuados para diferentes aplicaciones y entornos. Comprender estas diferencias es esencial para ingenieros, electricistas y cualquier persona involucrada en la planificación e instalación de sistemas de conductos.
El propósito de este artículo es comparar los conductos de HDPE y los conductos de PVC, proporcionando una descripción general completa para ayudar a los lectores a tomar decisiones informadas en función de sus necesidades específicas y los requisitos del proyecto.
2. Conozca más sobre los conductos de HDPE
2.1 ¿Qué es el HDPE?
El polietileno de alta densidad (HDPE) es un polímero termoplástico derivado del petróleo. Es uno de los plásticos más versátiles y utilizados en el mundo debido a sus propiedades únicas. El HDPE se produce mediante un proceso de polimerización que da como resultado largas cadenas de moléculas de etileno. La alta densidad de estas cadenas le da al HDPE su resistencia y rigidez características.
2.2 ¿Cuáles son las propiedades y características materiales del HDPE?
Las propiedades del material HDPE lo hacen muy adecuado para una variedad de aplicaciones, incluidos los conductos. Las propiedades clave incluyen:
– Alta relación resistencia-densidad: la densidad del HDPE normalmente varía entre 0,93 y 0,97 g/cm³, lo que contribuye a su resistencia sin dejar de ser ligero.
– Flexibilidad: el HDPE se puede doblar, enrollar y maniobrar alrededor de obstáculos sin romperse ni agrietarse, lo que es crucial para instalaciones que requieren caminos curvos.
– Resistencia química: el HDPE es resistente a muchos productos químicos, incluidos ácidos, álcalis y solventes orgánicos. Esta propiedad garantiza que los conductos de HDPE no se degraden ni corroan cuando se exponen a sustancias agresivas.
– Resistencia a los rayos UV: el HDPE puede soportar la exposición prolongada a la radiación ultravioleta (UV), lo que lo hace adecuado para aplicaciones en exteriores donde otros materiales podrían degradarse con el tiempo.
– Baja absorción de humedad: el HDPE absorbe muy poca agua, lo que ayuda a mantener su integridad estructural incluso en condiciones húmedas.
– Resistencia al impacto: El HDPE es conocido por su capacidad de absorber impactos sin sufrir daños, lo que lo hace ideal para entornos donde las tensiones físicas son comunes.
2.3 ¿Cuáles son las aplicaciones del conducto de HDPE?
Los conductos de HDPE se emplean en una amplia gama de industrias debido a su durabilidad y adaptabilidad. A continuación, se indican algunas aplicaciones destacadas:
– Telecomunicaciones: Los conductos de HDPE se utilizan ampliamente para proteger cables de fibra óptica y otras infraestructuras de telecomunicaciones. Son especialmente útiles para instalaciones subterráneas y enterradas directamente, donde brindan una excelente protección contra factores ambientales y daños físicos.
– Sistemas de energía: Los conductos de HDPE se utilizan en redes de distribución de energía para alojar y proteger cables eléctricos. Su flexibilidad y resistencia a condiciones adversas los hacen ideales tanto para instalaciones subterráneas como sobre el suelo.
– Distribución de gas y agua: Las tuberías de HDPE se utilizan con frecuencia para la distribución de gas y agua. Su resistencia a la corrosión y a los productos químicos garantiza una larga vida útil y un rendimiento confiable en estas aplicaciones críticas.
– Aplicaciones industriales: En entornos industriales, los conductos de HDPE protegen los cables eléctricos y de comunicación de productos químicos, daños físicos y agresiones ambientales. Esto es especialmente importante en plantas químicas e instalaciones de fabricación.
– Agricultura: Los conductos de HDPE se utilizan en aplicaciones agrícolas para proteger líneas de riego y cables eléctricos, garantizando el funcionamiento confiable de sistemas automatizados.
2.4 ¿En qué escenarios se prefiere el conducto de HDPE?
– Áreas rurales y remotas: En áreas rurales y remotas, los conductos de HDPE son los preferidos debido a su flexibilidad y facilidad de instalación. Pueden colocarse a lo largo de largas distancias sin necesidad de numerosas juntas y accesorios, lo que reduce el tiempo y los costos de instalación.
– Entornos hostiles: En entornos con altos niveles de contaminación, exposición a sustancias químicas o condiciones climáticas extremas, los conductos de HDPE ofrecen una protección superior. Su resistencia a la corrosión y a las sustancias químicas garantiza longevidad y confiabilidad.
– Instalaciones al aire libre: Para sistemas de telecomunicaciones o de energía al aire libre, los conductos de HDPE brindan una excelente protección contra la radiación ultravioleta y el estrés ambiental. Esto los convierte en la opción preferida para aplicaciones al aire libre, incluidas aquellas en áreas costeras donde la sal y la humedad pueden causar daños significativos a otros materiales.
2.5 ¿Qué ventajas tiene el conducto de HDPE?
2.5.1 Durabilidad y flexibilidad
Una de las principales ventajas de los conductos de HDPE es su excepcional durabilidad y flexibilidad. El HDPE se puede doblar y moldear sin agrietarse, lo que simplifica el proceso de instalación, especialmente en aplicaciones que requieren vías curvas o donde el movimiento del suelo es un problema. Esta flexibilidad también reduce la necesidad de accesorios y conectores adicionales, que pueden ser puntos potenciales de falla.
2.5.2 Resistencia a la corrosión y a los productos químicos
La resistencia del HDPE a la corrosión y a los productos químicos es otra ventaja importante. Esta propiedad hace que los conductos de HDPE sean adecuados para una amplia gama de entornos, incluidos aquellos con altos niveles de exposición a productos químicos o humedad. A diferencia de los conductos de metal, que pueden oxidarse y degradarse con el tiempo, el HDPE no se ve afectado por la mayoría de los productos químicos y sustancias corrosivas, lo que garantiza una vida útil más larga y menores costos de mantenimiento.
2.5.3 Ligereza y facilidad de instalación
El HDPE es liviano en comparación con otros materiales como el metal o el hormigón, lo que simplifica el transporte y la manipulación. Esto reduce los costos de mano de obra y el tiempo de instalación. Además, la facilidad para cortar, doblar y unir conductos de HDPE con accesorios mecánicos o de fusión por calor agiliza aún más el proceso de instalación. Esto puede ser particularmente beneficioso en proyectos a gran escala donde la velocidad y la eficiencia son fundamentales.
2.5.4 Respeto al medio ambiente
El HDPE es un material reciclable, lo que contribuye a su respeto por el medio ambiente. Los productos de HDPE usados se pueden fundir y transformar en nuevos productos sin que se produzca una degradación significativa de las propiedades del material. Esta reciclabilidad hace que el HDPE sea una opción más sostenible en comparación con otros materiales, lo que reduce el impacto ambiental de las instalaciones de conductos.
2.5.5 Rentabilidad a largo plazo
Aunque el costo inicial de los conductos de HDPE puede ser más alto que el de algunas alternativas, se debe considerar su relación costo-beneficio a largo plazo. La durabilidad, los bajos requisitos de mantenimiento y la vida útil prolongada de los conductos de HDPE pueden generar ahorros significativos con el tiempo. Además, la menor necesidad de reparaciones y reemplazos mejora aún más su relación costo-beneficio.
2.6 ¿Qué desventajas tiene el conducto de HDPE?
2.6.1 Consideraciones de costos
Una de las principales desventajas de los conductos de HDPE es su mayor costo inicial en comparación con otros materiales como el PVC. Esto puede ser un factor importante para proyectos con presupuestos ajustados o que requieren una gran cantidad de conductos. Sin embargo, es importante sopesar este gasto inicial frente a los beneficios a largo plazo y los posibles ahorros de costos que ofrecen la durabilidad y los bajos requisitos de mantenimiento del HDPE.
2.6.2 Limitaciones potenciales en entornos específicos
A pesar de sus numerosas ventajas, los conductos de HDPE pueden tener limitaciones en determinados entornos. Por ejemplo:
– Sensibilidad a la temperatura: el HDPE puede volverse demasiado flexible a temperaturas extremadamente altas, lo que puede comprometer la estabilidad del sistema de conductos. En aplicaciones donde las temperaturas altas son comunes, pueden ser necesarias medidas adicionales para garantizar la estabilidad del conducto.
– Soporte estructural: En situaciones en las que se requiere una rigidez y un soporte estructural extremos, el HDPE puede no ser la mejor opción. Por ejemplo, en entornos con cargas mecánicas elevadas o donde los conductos deben soportar un peso significativo, pueden ser preferibles materiales más rígidos como el metal o el hormigón.
– Desafíos de instalación en climas fríos: si bien el HDPE es flexible, puede volverse menos maleable a temperaturas muy bajas, lo que dificulta la instalación. Es posible que se necesiten técnicas o equipos especializados para instalar conductos de HDPE en condiciones climáticas frías.
2.7 Complejidad de instalación en algunas aplicaciones
– Planificación y diseño: una planificación adecuada implica evaluar los requisitos del proyecto, determinar el tamaño, la ruta y la ubicación de los conductos, y tener en cuenta factores ambientales como las condiciones del suelo, las variaciones de temperatura y la exposición a la radiación ultravioleta. Los planes de diseño detallados ayudan a minimizar las curvas, optimizar la protección de los cables y garantizar una instalación eficiente.
– Manipulación y transporte: Los conductos de HDPE deben manipularse y transportarse con cuidado para evitar daños durante el transporte y el almacenamiento. Proteger los conductos contra impactos físicos, dobleces y exposición a temperaturas extremas garantiza que lleguen al lugar de instalación en óptimas condiciones.
– Métodos de unión: según las especificaciones y los requisitos del proyecto, los conductos de HDPE pueden requerir fusión por calor o accesorios mecánicos para crear uniones y conexiones seguras. La fusión por calor implica soldar los extremos de los conductos de HDPE entre sí utilizando equipos especializados para formar uniones fuertes y a prueba de fugas. Los accesorios mecánicos proporcionan un método alternativo para unir conductos de HDPE sin calor, lo que ofrece flexibilidad y facilidad de instalación en diversas aplicaciones.
– Condiciones ambientales: La consideración de factores ambientales como las variaciones de temperatura, las condiciones del suelo y la exposición a la radiación ultravioleta es fundamental durante la instalación de conductos de HDPE. Las temperaturas extremas pueden afectar la flexibilidad y el rendimiento de los conductos de HDPE, lo que requiere un control y un ajuste cuidadosos durante la instalación para garantizar un rendimiento confiable y una larga vida útil.
– Seguridad y cumplimiento: la instalación de conductos de HDPE debe cumplir con los estándares, las regulaciones y las mejores prácticas de la industria para garantizar la seguridad, la funcionalidad y el cumplimiento de las especificaciones del proyecto. El cumplimiento de las pautas de seguridad y el uso de equipos de protección personal (EPP) adecuados durante la instalación minimizan los riesgos y mejoran la seguridad en el lugar de trabajo.
3. Conozca más sobre los conductos de PVC
3.1 ¿Qué es el PVC?
El cloruro de polivinilo (PVC) es un polímero plástico sintético muy utilizado por su versatilidad, durabilidad y rentabilidad. El PVC se forma mediante la polimerización de monómeros de cloruro de vinilo, lo que crea un material que puede ser rígido o flexible, según los aditivos utilizados. Esta flexibilidad permite que el PVC se adapte a aplicaciones específicas, que van desde la plomería hasta los conductos eléctricos. Aquí hablamos principalmente de conductos de PVC para instalaciones eléctricas.
3.2 ¿Cuáles son las propiedades y características materiales del PVC?
El PVC presenta varias propiedades clave que lo hacen adecuado para su uso en conductos:
– Rigidez y Resistencia: Los conductos de PVC son conocidos por su robusta protección mecánica, manteniendo su forma bajo carga sin deformarse.
– No conductor: el PVC es un excelente aislante eléctrico, proporcionando una capa adicional de seguridad al evitar que las corrientes eléctricas escapen del conducto.
– Resistencia al fuego: el PVC tiene propiedades ignífugas inherentes, lo que significa que es menos probable que se encienda y se autoextinguirá si se expone al fuego.
– Resistencia química: El PVC es resistente a una amplia gama de productos químicos, incluidos ácidos, álcalis y sales, lo que garantiza su longevidad en diversos entornos.
– Resistencia a los rayos UV: cuando se formula con estabilizadores UV, el PVC puede soportar la exposición prolongada a la luz solar sin una degradación significativa.
– Facilidad de procesamiento: el PVC se puede cortar, doblar y unir fácilmente utilizando herramientas y métodos estándar, lo que hace que la instalación sea sencilla y rentable.
3.3 ¿Cuáles son los usos comunes de los conductos de PVC en diversas industrias?
Los conductos de PVC se utilizan ampliamente en diferentes industrias debido a sus propiedades beneficiosas. Algunas aplicaciones comunes incluyen:
– Construcción: Los conductos de PVC se utilizan ampliamente en la construcción residencial, comercial e industrial para enrutar el cableado eléctrico a través de paredes, techos y pisos. Proporcionan protección y organización confiables para los sistemas eléctricos.
– Sistemas Eléctricos: Los conductos de PVC son una opción estándar para instalaciones eléctricas, ofreciendo protección mecánica y aislamiento para los cables.
– Telecomunicaciones: Los conductos de PVC protegen los cables de telecomunicaciones, incluida la fibra óptica, tanto en instalaciones interiores como exteriores.
– Sistemas HVAC: En los sistemas de calefacción, ventilación y aire acondicionado, se utilizan conductos de PVC para proteger el cableado de control y los sensores.
3.4 ¿En qué escenarios se prefiere el conducto de PVC?
– Instalaciones en interiores: Los conductos de PVC son ideales para el cableado eléctrico y de comunicaciones en interiores debido a su rigidez, facilidad de instalación y propiedades resistentes al fuego.
– Construcción residencial: En las viviendas, los conductos de PVC ofrecen una solución económica para el tendido de cableado eléctrico a través de paredes y techos. Su facilidad de instalación los convierte en una opción popular entre los electricistas.
– Edificios comerciales: Para edificios comerciales grandes con amplios sistemas eléctricos y de comunicación, los conductos de PVC ofrecen una solución confiable y rentable para organizar y proteger los cables.
– Instalaciones exteriores con exposición a rayos UV: Cuando se tratan con estabilizadores UV, los conductos de PVC son adecuados para instalaciones exteriores donde estarán expuestos a la luz solar, lo que garantiza una durabilidad a largo plazo sin degradación.
3.5 ¿Qué ventajas tiene el conducto de PVC?
3.5.1 Relación coste-eficacia
Una de las ventajas más importantes de los conductos de PVC es su relación coste-beneficio. El PVC suele ser menos costoso que otros materiales para conductos, como el metal o el HDPE, lo que lo convierte en una opción atractiva para una amplia gama de proyectos, especialmente aquellos con presupuestos ajustados. El menor coste del material, combinado con la facilidad de instalación, da como resultado un importante ahorro general.
3.5.2 Rigidez y resistencia
Los conductos de PVC ofrecen una excelente rigidez y resistencia, lo que los hace ideales para aplicaciones en las que la protección mecánica es crucial. Su naturaleza rígida garantiza que los conductos mantengan su forma y posición, lo que proporciona una protección constante a los cables encerrados. Esta rigidez también simplifica el proceso de instalación, ya que los conductos no se comban ni se deforman bajo su propio peso o el peso de los cables.
3.5.3 Resistencia al fuego y a los rayos UV
Las propiedades inherentes de resistencia al fuego del PVC lo convierten en una opción más segura para las instalaciones eléctricas. Es menos probable que se incendie y, si lo hace, se autoextingue, lo que reduce el riesgo de propagación del fuego. Además, los conductos de PVC con estabilizadores UV pueden soportar una exposición prolongada a la luz solar sin una degradación significativa, lo que los hace adecuados para aplicaciones al aire libre.
3.5.4 Facilidad de instalación
Los conductos de PVC son fáciles de trabajar, lo que simplifica el proceso de instalación. Se pueden cortar, doblar y unir utilizando herramientas y accesorios estándar, lo que reduce los costos de mano de obra y el tiempo. La soldadura con solvente, un método común para unir conductos de PVC, crea conexiones resistentes e impermeables que mejoran la durabilidad del sistema. La facilidad de instalación hace que los conductos de PVC sean una opción popular tanto para proyectos pequeños como grandes.
3.5.6 Versatilidad
Los conductos de PVC están disponibles en una variedad de tamaños y configuraciones, lo que los hace adecuados para una amplia gama de aplicaciones. Ya sea para pequeños proyectos residenciales o grandes instalaciones comerciales, existe una solución de conductos de PVC que se adapta a los requisitos. Esta versatilidad garantiza que los conductos de PVC puedan satisfacer las necesidades de diversas aplicaciones y entornos.
3.5.7 Resistencia a la corrosión
Los conductos de PVC son altamente resistentes a la corrosión, lo que los hace ideales para su uso en entornos donde pueden estar expuestos a la humedad o a sustancias corrosivas. Esta propiedad garantiza una mayor vida útil y reduce los requisitos de mantenimiento, ya que los conductos no se oxidan ni se degradan con el tiempo.
3.5.8 Naturaleza ligera
Los conductos de PVC son livianos en comparación con los conductos de metal, lo que simplifica el transporte y la manipulación. Esto reduce los costos de mano de obra y el tiempo de instalación, lo que hace que el PVC sea una opción eficiente para proyectos de gran escala. La naturaleza liviana del PVC también facilita la instalación en áreas de difícil acceso.
3.5.9 Respeto al medio ambiente
El PVC es un material reciclable, lo que contribuye a su respeto por el medio ambiente. Los productos de PVC usados se pueden fundir y transformar en nuevos productos sin que se produzca una degradación significativa de las propiedades del material. Esta reciclabilidad hace que el PVC sea una opción más sostenible en comparación con otros materiales, lo que reduce el impacto ambiental de las instalaciones de conductos.
3.6 ¿Qué desventajas tiene el conducto de PVC?
3.6.1 Naturaleza frágil a bajas temperaturas
Una de las principales desventajas de los conductos de PVC es su fragilidad a bajas temperaturas. Cuando se expone a condiciones de mucho frío, el PVC puede volverse quebradizo y propenso a agrietarse o romperse si se lo somete a impactos o tensiones. Esta característica limita el uso de conductos de PVC en entornos donde las bajas temperaturas son habituales. Es posible que sean necesarias formulaciones especiales o medidas de protección adicionales para mitigar este problema.
3.6.2 Impacto ambiental
Si bien el PVC es reciclable, su producción y eliminación pueden tener efectos ambientales. El proceso de fabricación implica el uso de cloro y otros productos químicos que pueden ser nocivos.Los esfuerzos por reciclar el PVC y utilizarlo de manera responsable pueden ayudar a mitigar estos problemas. Es importante que las industrias y los consumidores consideren las implicaciones ambientales del uso del PVC y adopten prácticas sostenibles siempre que sea posible.
3.6.3 Potencial de degradación de ciertas sustancias químicas
Si bien el PVC es resistente a muchos productos químicos, no es impermeable a todos. Ciertos solventes orgánicos y ácidos concentrados pueden hacer que el PVC se degrade con el tiempo. En entornos donde es probable la exposición a dichos productos químicos, es posible que otros materiales sean más adecuados. Es importante tener en cuenta el entorno químico específico al seleccionar conductos de PVC para garantizar un rendimiento y una confiabilidad a largo plazo.
3.6.4 Posible liberación de sustancias químicas nocivas
El PVC contiene cloro y, cuando se quema o se expone a temperaturas muy altas, puede liberar sustancias químicas nocivas, como dioxinas y cloruro de hidrógeno gaseoso. Estas sustancias pueden suponer riesgos para la salud y el medio ambiente. Por lo tanto, es esencial manipular con cuidado y desechar correctamente los productos de PVC para minimizar estos riesgos.
3.6.5 Sensibilidad a la radiación UV (sin estabilizadores)
Si bien los conductos de PVC se pueden formular con estabilizadores UV para resistir la degradación por la luz solar, el PVC sin tratar es sensible a la radiación UV. La exposición prolongada a la luz solar puede hacer que el PVC se vuelva quebradizo y se degrade. Es importante utilizar conductos de PVC estabilizados contra los rayos UV para aplicaciones al aire libre para garantizar la durabilidad a largo plazo.
3.7 Complejidad de instalación en algunas aplicaciones
Si bien los conductos de PVC suelen ser fáciles de instalar, ciertas aplicaciones pueden plantear desafíos que requieren atención y experiencia adicionales. Por ejemplo, las instalaciones que exigen una alineación precisa o conexiones a otros materiales, como cajas de conexiones o conductos metálicos, pueden requerir herramientas especializadas como cortadores de conductos. Estas herramientas garantizan cortes limpios y precisos, que son cruciales para lograr un ajuste perfecto y mantener la integridad de la ruta eléctrica.
4. Diferencias clave entre los conductos de HDPE y los conductos de PVC
4.1 ¿Cuáles son las diferencias en la composición y propiedades del material?
4.1.1 Resistencia de los materiales
– HDPE: Los conductos de polietileno de alta densidad (HDPE) están compuestos por largas cadenas de moléculas de etileno, que contribuyen a su alta relación resistencia-densidad. Esta estructura permite que el HDPE resista una tensión física significativa y, al mismo tiempo, siga siendo liviano. La resistencia al impacto del HDPE es un atributo crucial, en particular en entornos donde los conductos están sujetos a impactos mecánicos, vibraciones o movimientos del suelo.
– PVC: Los conductos de cloruro de polivinilo (PVC) están compuestos de cloruro de vinilo polimerizado en un plástico rígido. Esta rigidez, combinada con una mayor densidad (1,3 a 1,45 g/cm³), le otorga al PVC su robusta resistencia mecánica. La rigidez del PVC lo hace adecuado para aplicaciones en las que el conducto necesita proporcionar un fuerte soporte y mantener su forma bajo carga.
4.1.2 Flexibilidad
– HDPE: La flexibilidad de los conductos de HDPE es una ventaja clave en muchas instalaciones. El HDPE se puede enrollar y doblar sin agrietarse, lo que lo hace ideal para pasar alrededor de obstáculos y por caminos curvos. Esta flexibilidad también permite que los conductos de HDPE absorban y distribuyan la tensión, lo que reduce el riesgo de daños por movimientos del suelo o expansión y contracción térmica.
– PVC: Los conductos de PVC son mucho más rígidos y menos flexibles que los de HDPE. Si bien esta rigidez proporciona un excelente soporte estructural y protege los cables de daños físicos, limita la capacidad de doblar y maniobrar el conducto sin accesorios adicionales. En el caso de instalaciones que requieren cambios frecuentes de dirección o transitar por espacios reducidos, esto puede agregar complejidad y costos.
4.1.3 Durabilidad
– HDPE: Los conductos de HDPE ofrecen una durabilidad excepcional debido a su resistencia a los factores ambientales. Son impermeables a muchos productos químicos, incluidos ácidos, bases y solventes orgánicos, lo que los ayuda a mantener su integridad en entornos corrosivos. La resistencia a los rayos UV del HDPE garantiza que no se degrade con la exposición prolongada a la luz solar, lo que lo hace adecuado para aplicaciones al aire libre.
– PVC: Los conductos de PVC también son duraderos, con buena resistencia química y capacidad para soportar la exposición a muchos factores ambientales. Sin embargo, el PVC puede volverse quebradizo a bajas temperaturas, lo que puede provocar grietas y roturas. Esta fragilidad limita el uso del PVC en entornos extremadamente fríos o aplicaciones con fluctuaciones frecuentes de temperatura.
4.2 ¿Cuáles son las diferencias en la instalación y manejo?
4.2.1 Procesos de instalación y manipulación
– Conductos de HDPE: Los conductos de HDPE son conocidos por su flexibilidad y su ligereza, lo que simplifica su manipulación e instalación. Los instaladores suelen cortar los conductos de HDPE a medida utilizando herramientas estándar y unen las secciones mediante termofusión o accesorios mecánicos. La termofusión crea uniones sin fisuras y a prueba de fugas que son duraderas y resistentes a las tensiones ambientales. Este método permite la instalación de tramos largos y continuos de conducto, lo que minimiza los posibles puntos de falla y optimiza la eficiencia de la instalación.
– Conductos de PVC: La instalación de conductos de PVC requiere una manipulación más precisa debido a su rigidez en comparación con el HDPE. El proceso implica cortar los conductos con precisión y unirlos mediante soldadura con solvente o accesorios mecánicos. La soldadura con solvente implica aplicar un adhesivo a base de solvente a los extremos del conducto y unirlos, lo que garantiza una unión fuerte y hermética. Este método exige una alineación y manipulación cuidadosas para lograr conexiones seguras. La rigidez de los conductos de PVC requiere el uso de más accesorios y conectores para sortear curvas y giros, lo que agrega complejidad y tiempo al proceso de instalación.
4.2.2 Facilidad de manejo
– Conductos de HDPE: Debido a su peso ligero y flexibilidad, los conductos de HDPE son fáciles de transportar y maniobrar para sortear obstáculos y atravesar espacios reducidos. Este atributo reduce significativamente los costos de mano de obra y acelera los tiempos de instalación, lo que los hace especialmente adecuados para proyectos a gran escala donde la eficiencia es fundamental.
– Conductos de PVC: Aunque son más rígidos que los de HDPE, los conductos de PVC se pueden manipular con las técnicas adecuadas. Sin embargo, su rigidez requiere un manejo cuidadoso para evitar daños durante la instalación. Si bien brindan una protección mecánica sólida, maniobrar alrededor de obstáculos puede ser más complicado en comparación con los conductos de HDPE.
4.3 ¿Cómo se comparan en costo los conductos de HDPE y PVC?
4.3.1 Costos iniciales
– HDPE: El costo inicial de los conductos de HDPE suele ser más alto que el de los de PVC. Esto se debe al costo de las materias primas y del equipo especializado que se requiere para las instalaciones de termofusión. Sin embargo, la flexibilidad y la naturaleza liviana del HDPE pueden compensar algunos de estos costos al reducir la mano de obra y el tiempo de instalación.
– PVC: Los conductos de PVC suelen ser menos costosos al principio, lo que los convierte en una opción más económica para proyectos con recursos financieros limitados. El menor costo del material y el proceso de instalación más simple contribuyen a la ventaja de costo del PVC.
4.3.2 Valor a largo plazo
– HDPE: A pesar de su mayor costo inicial, los conductos de HDPE suelen resultar más rentables a largo plazo. Su durabilidad, sus necesidades mínimas de mantenimiento y su vida útil prolongada contribuyen a generar ahorros significativos a lo largo del tiempo. La menor necesidad de reparaciones y reemplazos, combinada con la facilidad de instalación, puede dar como resultado costos generales más bajos.
– PVC: si bien los conductos de PVC ofrecen una buena relación calidad-precio en un principio, su rentabilidad a largo plazo puede verse afectada por factores ambientales. En entornos menos exigentes, los conductos de PVC funcionan bien y requieren un mantenimiento mínimo. Sin embargo, en condiciones más duras, la posibilidad de que se vuelvan frágiles y sufran daños puede generar mayores costos de mantenimiento y reemplazo con el tiempo.
4.3.3 Costos de mantenimiento y reemplazo
– HDPE: Los conductos de HDPE requieren un mantenimiento mínimo debido a su resistencia a la corrosión, a los productos químicos y a los daños físicos. Su durabilidad garantiza que sigan funcionando durante períodos prolongados, lo que minimiza la necesidad de reparaciones o reemplazos. Esto contribuye a reducir los costos a largo plazo y a aumentar el valor general.
– PVC: Los conductos de PVC pueden requerir un mantenimiento más frecuente en entornos con bajas temperaturas o exposición significativa a sustancias químicas. Si bien suelen ser duraderos, su rigidez y su potencial de fragilidad pueden generar mayores necesidades de reparación y reemplazo, lo que afecta los costos a largo plazo. El mantenimiento adecuado y la manipulación cuidadosa son esenciales para garantizar la longevidad de los conductos de PVC.
4.4 ¿Cuáles son los impactos ambientales de los conductos de HDPE y PVC?
4.4.1 Sostenibilidad y reciclabilidad
– HDPE: El HDPE es altamente reciclable, lo que contribuye a su respeto por el medio ambiente. Los productos de HDPE usados se pueden reprocesar para fabricar nuevos artículos sin una pérdida significativa de las propiedades del material. Esta reciclabilidad promueve la sostenibilidad y reduce el impacto ambiental al minimizar los residuos.
– PVC: El PVC también se puede reciclar, pero el proceso es más complejo debido a la presencia de cloro y otros aditivos. El reciclaje eficaz del PVC requiere instalaciones especializadas para manipular el material de forma segura y minimizar el daño ambiental. Si bien el PVC es reciclable, el proceso es menos sencillo que el del HDPE.
4.4.2 Consideraciones ambientales en la producción y eliminación
– HDPE: La producción de HDPE implica menos productos químicos peligrosos en comparación con el PVC, lo que se traduce en un menor impacto ambiental. La larga vida útil del HDPE y su reciclabilidad mejoran aún más sus credenciales ambientales. Sin embargo, como todos los plásticos, el HDPE debe gestionarse adecuadamente para evitar la contaminación ambiental.
– PVC: La producción de PVC utiliza cloro y otros productos químicos que pueden suponer importantes riesgos ambientales si no se controlan adecuadamente. La eliminación o incineración inadecuada del PVC puede liberar sustancias nocivas como dioxinas, por lo que las prácticas seguras de eliminación y reciclaje son esenciales para mitigar su impacto ambiental.
4.5 ¿Qué factores debes tener en cuenta al elegir entre conductos de HDPE y PVC?
A la hora de seleccionar el conducto adecuado, la aplicación específica desempeña un papel fundamental. A continuación, se indican algunas consideraciones clave:
4.5.1 Tipo de Infraestructura
– Telecomunicaciones: Para proteger los cables de fibra óptica, el HDPE suele ser el conducto de elección debido a su flexibilidad, que permite transiciones suaves y una interferencia mínima de la señal. Puede adaptarse a la instalación de varios cables en un solo conducto sin comprometer el rendimiento.
– Sistemas eléctricos: El PVC se utiliza habitualmente en sistemas eléctricos, especialmente para aplicaciones interiores, debido a su estructura rígida que soporta el peso de los cables y evita que se comben con el tiempo. Es esencial para instalaciones que requieren un estricto cumplimiento de los códigos de seguridad contra incendios.
4.5.2 Entorno de instalación
– Subterráneo vs. sobre el suelo: El HDPE es ideal para instalaciones subterráneas, donde la flexibilidad y la resistencia al movimiento del suelo son cruciales. Puede soportar la presión del suelo y los cambios del paisaje sin comprometer la integridad estructural. Por el contrario, el PVC se utiliza a menudo sobre el suelo, donde la rigidez y el soporte estructural son primordiales.
4.5.3 Condiciones ambientales y necesidades de durabilidad
Comprender el contexto ambiental es vital para garantizar el rendimiento a largo plazo del conducto:
– Temperaturas extremas:
– HDPE: Este material mantiene su integridad en un amplio rango de temperaturas, desde -40 °F hasta 140 °F (-40 °C hasta 60 °C). Sin embargo, el calor extremo puede provocar ablandamiento, por lo que se debe tener mucho cuidado en aplicaciones de alta temperatura.
– PVC: Si bien es adecuado para temperaturas moderadas, el PVC puede volverse quebradizo en condiciones de congelamiento, lo que puede provocar grietas durante la instalación o bajo tensión. Esta sensibilidad puede limitar su uso en climas más fríos o entornos exteriores sin protección.
– Exposición química:
– HDPE: Conocido por su excepcional resistencia química, el HDPE se utiliza a menudo en entornos con productos químicos agresivos, como plantas de fabricación de productos químicos o laboratorios. Su naturaleza no corrosiva garantiza la longevidad y la fiabilidad en estas exigentes aplicaciones.
– PVC: Aunque el PVC es resistente a muchos productos químicos, no es universalmente adecuado para todas las exposiciones químicas. En entornos con sustancias corrosivas, como ciertas aplicaciones industriales, el HDPE suele ser el material preferido para evitar la degradación y garantizar la integridad del sistema.
– Exposición a los rayos UV:
– HDPE: Con una resistencia inherente a los rayos UV, el HDPE puede soportar una exposición prolongada al aire libre sin sufrir una degradación significativa. Esta propiedad lo hace ideal para aplicaciones en energía solar, telecomunicaciones y otros proyectos de infraestructura al aire libre.
– PVC: si bien el PVC estándar puede degradarse con la exposición a los rayos ultravioleta, existen formulaciones resistentes a los rayos ultravioleta. Sin embargo, estas opciones pueden resultar más costosas y aun así no ofrecer la misma durabilidad que el HDPE en ambientes exteriores hostiles.
4.5.4 Restricciones presupuestarias e inversión a largo plazo
Las consideraciones presupuestarias son esenciales a la hora de elegir los conductos, ya que afectan tanto los costos iniciales como los continuos:
– Costos iniciales:
– PVC: por lo general, los conductos de PVC tienen un precio de compra inicial más bajo, lo que los hace atractivos para proyectos con presupuestos ajustados. Esto puede ser una ventaja significativa para instalaciones a gran escala, donde las compras por volumen pueden generar ahorros sustanciales.
– HDPE: si bien los conductos de HDPE suelen tener un costo inicial más alto, es esencial considerar el potencial de menores costos de instalación debido al menor tiempo de mano de obra y menos uniones requeridas en instalaciones flexibles.
– Costos a largo plazo:
– HDPE: La inversión inicial en conductos de HDPE suele ser rentable a largo plazo debido a su durabilidad, lo que se traduce en menores costos de mantenimiento y reemplazo. Esto puede generar ahorros significativos a lo largo de la vida útil de la instalación.
– PVC: el PVC puede requerir reparaciones o reemplazos más frecuentes, especialmente en entornos difíciles, lo que puede aumentar los gastos a largo plazo. Es fundamental tener en cuenta las posibles necesidades de mantenimiento al tomar decisiones presupuestarias.
– Requisitos de mantenimiento:
– HDPE: Debido a que requiere poco mantenimiento y es muy duradero, los conductos de HDPE suelen ser los preferidos para proyectos a largo plazo, ya que reducen significativamente los costos del ciclo de vida. Esta confiabilidad minimiza el tiempo de inactividad y mejora el rendimiento del sistema a lo largo del tiempo.
– PVC: si bien los conductos de PVC suelen requerir poco mantenimiento, pueden requerir más atención en entornos propensos a la fragilidad o la exposición a sustancias químicas. La planificación de los posibles costos de mantenimiento es fundamental a la hora de optar por el PVC.
4.6 ¿Qué recomiendan los expertos para elegir conductos de HDPE o PVC?
4.6.1 Perspectivas de los expertos del sector
Los expertos de la industria a menudo brindan información valiosa cuando se trata de la selección de conductos en función de los requisitos de aplicación específicos:
4.6.2 Telecomunicaciones y redes de datos
– Los expertos suelen recomendar el HDPE debido a su flexibilidad y durabilidad en las instalaciones de fibra óptica. La capacidad del HDPE para proteger cables delicados y al mismo tiempo adaptarse al movimiento del suelo lo hace indispensable en estos proyectos.
4.6.3 Sistemas eléctricos en edificios
– Para los sistemas eléctricos de interior, el PVC es la opción preferida entre los expertos debido a su rigidez y soporte estructural. La resistencia del PVC al fuego también cumple con las normas de seguridad, lo que lo convierte en la opción preferida para aplicaciones de construcción.
4.6.4 Entornos exteriores y hostiles
– En entornos donde la exposición a productos químicos agresivos o condiciones climáticas extremas es un problema, los expertos suelen recomendar el HDPE. Su resistencia a la corrosión y a la degradación por rayos ultravioleta garantiza un rendimiento confiable a lo largo del tiempo en entornos difíciles.
4.7 Certificaciones para conductos de HDPE y PVC
4.7.1 Código Eléctrico Nacional (NEC)
– Requisitos del NEC: Tanto los conductos de HDPE como los de PVC cumplen con las normas del NEC, que son esenciales para garantizar la seguridad y la fiabilidad de las instalaciones eléctricas. Estas normas cubren aspectos como los métodos de instalación, las capacidades máximas de llenado, las profundidades de enterramiento y la protección contra daños físicos.
4.7.2 Normas ASTM (Sociedad Estadounidense de Pruebas y Materiales)
– ASTM F2160: Esta norma especifica los requisitos para conductos de polietileno de alta densidad (HDPE) de pared sólida en función del diámetro exterior controlado. Abarca las propiedades del material, las dimensiones y los criterios de rendimiento para garantizar la fiabilidad y la durabilidad en aplicaciones subterráneas y sobre el suelo.
– ASTM F512: Esta norma cubre los conductos y accesorios de PVC rígidos utilizados en instalaciones eléctricas. Define las propiedades del material, las dimensiones y los criterios de rendimiento para garantizar el cumplimiento de los requisitos de seguridad y rendimiento.
4.7.3 UL 651 (Norma 651 de Underwriters Laboratories)
– Homologación UL: la norma UL 651 cubre los conductos de PVC, incluidos los de tipo 40, 80 y EB. La certificación UL garantiza que estos conductos cumplen con criterios específicos de seguridad y rendimiento, como resistencia al fuego, resistencia al impacto e idoneidad para aplicaciones sobre el suelo. Los conductos de HDPE cumplen estrictamente con los estándares de la industria, como UL 651A.
4.7.4 Normas NEMA (Asociación Nacional de Fabricantes Eléctricos)
– NEMA TC 7: Esta norma cubre los conductos subterráneos no metálicos con conductores, aplicables tanto a conductos de HDPE como de PVC. Establece requisitos para las especificaciones de los materiales, las dimensiones y las prácticas de instalación para garantizar un uso seguro y eficaz en aplicaciones subterráneas, incluidas las excavaciones y el enterramiento directo.
Estas certificaciones y normas garantizan en conjunto que los conductos de HDPE y PVC se fabrican e instalan para cumplir con los rigurosos requisitos de seguridad, rendimiento y durabilidad. El cumplimiento de estas normas es fundamental para garantizar la integridad de los sistemas eléctricos y de comunicación en diversas aplicaciones, desde entornos residenciales hasta industriales.
5. Conclusión: Cómo elegir el conducto adecuado para sus necesidades
En este artículo, hemos explorado las diferencias clave entre los conductos de HDPE (polietileno de alta densidad) y PVC (cloruro de polivinilo). Los conductos de HDPE son muy flexibles, resistentes a los impactos y adecuados para entornos hostiles e instalaciones a larga distancia. Por el contrario, los conductos de PVC ofrecen rigidez, durabilidad y facilidad de instalación, lo que los hace ideales para aplicaciones sobre el suelo y enterradas directamente. El costo, la longevidad y el impacto ambiental también son consideraciones importantes a la hora de elegir el conducto adecuado para sus necesidades específicas.
Seleccionar el conducto adecuado es fundamental para la eficiencia, la seguridad y la longevidad de sus instalaciones eléctricas. Evaluar los requisitos de su proyecto y consultar con profesionales puede ayudarle a tomar una decisión informada.
En Ctube, somos el fabricante líder y profesional de conductos y accesorios de PVC en China. Nos especializamos en el desarrollo y la producción de conductos y accesorios de PVC innovadores para la gestión y protección de cables. Nuestros productos principales incluyen tuberías de PVC homologadas por UL, conductos y accesorios solares, conductos y accesorios libres de halógenos, conductos y accesorios de PVC AS/NZS 2053 y estándar británico. Hemos aprobado certificaciones como UL, AS/NZS 2053, CSA, CE, ROHS e IEC. Nos esforzamos por entregar nuestros productos y servicios de manera rápida y eficiente, garantizando la máxima calidad y confiabilidad en todas nuestras ofertas. Elija Ctube para sus necesidades de conductos y experimente la excelencia en soluciones de conductos de PVC.
Para redondear las deficiencias del conducto de PVC que mencionamos anteriormente, Ctube serie solar fotovoltaica El conducto está especialmente diseñado para entornos exteriores con exposición a rayos ultravioleta. Mejorado con estabilizadores, nuestro conducto mantiene la durabilidad y resiste la fragilidad bajo exposición prolongada a los rayos ultravioleta. Y el Productos libres de halógenos y con baja emisión de humo mejorar significativamente la seguridad contra incendios al reducir la densidad del humo y las emisiones tóxicas, garantizando una mejor visibilidad y una evacuación más segura durante un incendio.
Si necesita asesoramiento personalizado o un presupuesto para su proyecto, póngase en contacto con nosotros. Estamos aquí para ayudarle a encontrar la solución perfecta para sus necesidades de conductos.
Preguntas frecuentes
1. ¿Son los conductos de HDPE adecuados para aplicaciones subterráneas?
Sí, los conductos de HDPE son muy adecuados para aplicaciones subterráneas. Resisten la corrosión y pueden soportar las tensiones físicas que conlleva estar enterrados bajo tierra o roca.
2. ¿Los conductos de HDPE son más caros que otros tipos de conductos?
El costo de los conductos de HDPE puede ser más alto que el de algunas alternativas como el PVC, pero a menudo ofrecen un mejor valor a largo plazo debido a su durabilidad y menores necesidades de mantenimiento.
3. ¿Se pueden utilizar conductos de PVC en aplicaciones subterráneas?
Sí, ciertos tipos de conductos de PVC, como los de las series DB (enterramiento directo), EB (enterramiento encajonado) y Schedule 40 y 80, están diseñados específicamente para uso subterráneo. Sin embargo, los ENT (tubos eléctricos no metálicos) no son adecuados para aplicaciones subterráneas.
4. ¿El conducto de PVC es compatible con todo tipo de cableado eléctrico?
Los conductos de PVC son compatibles con la mayoría de los tipos de cableado eléctrico, incluidos los cables THHN y THWN. Es fundamental elegir el tamaño y el tipo de conducto adecuados para que se adapten a los requisitos específicos del cableado y de la aplicación.
Elegir el tamaño correcto de conducto para sus proyectos eléctricos es crucial para garantizar la seguridad, la eficiencia y el cumplimiento de los códigos de construcción. El tamaño del conducto afecta la facilidad para pasar cables a través de él, la protección contra el sobrecalentamiento y la capacidad de expansión futura. Los conductos de tamaño insuficiente pueden provocar una acumulación excesiva de calor, lo que dificulta el tendido de cables y puede dañar el aislamiento. Los conductos de tamaño excesivo, si bien no son peligrosos, pueden ser innecesariamente costosos y engorrosos.
Esta guía tiene como objetivo desmitificar el proceso de selección del tamaño de conducto adecuado para diversas instalaciones eléctricas. Cubriremos los conceptos básicos sobre qué son los conductos, los factores que influyen en su tamaño, las normas y códigos pertinentes e instrucciones paso a paso para calcular el tamaño correcto.
Revisión de los diferentes tipos de conductos
Para elegir el conducto adecuado es necesario conocer los distintos tipos y sus aplicaciones específicas. Cada tipo de conducto tiene características únicas que se adaptan a diferentes entornos y requisitos de instalación. A continuación, se incluye una descripción detallada de los conductos metálicos y no metálicos, incluidos sus beneficios y usos adecuados.
Conductos Metálicos:
1. Conducto metálico rígido (RMC) y conducto metálico intermedio (IMC): conocidos por su durabilidad, estos conductos están hechos de acero o aluminio revestido, lo que proporciona una excelente protección contra daños físicos. El RMC se utiliza comúnmente en entornos industriales y al aire libre, mientras que el IMC es más liviano y adecuado para aplicaciones interiores y exteriores donde la estética es importante.
2. Tubos metálicos eléctricos (EMT): fabricados en acero galvanizado o aluminio, los EMT son livianos y flexibles, lo que los hace ideales para espacios reducidos en edificios comerciales.
3. Conducto metálico flexible (FMC) y conducto metálico flexible hermético (LFMC): el FMC está enrollado en espiral para lograr flexibilidad y se utiliza en entornos dinámicos donde se produce movimiento de equipos. El LFMC agrega un revestimiento plástico para brindar impermeabilidad, lo que lo hace adecuado para áreas húmedas como artefactos de iluminación al aire libre.
Conductos no metálicos:
1. Conducto de PVC rígido:Los conductos de PVC están hechos de cloruro de polivinilo y no son conductores y son resistentes a la humedad y a los productos químicos, lo que los hace ideales para entornos subterráneos y corrosivos en entornos residenciales y comerciales.
2. Tubos eléctricos no metálicos (ENT) y conductos flexibles no metálicos herméticos (LFNC): los ENT son flexibles y livianos, adecuados para uso en interiores en edificios residenciales. Los LFNC, fabricados con materiales plásticos, ofrecen flexibilidad y protección hermética para lugares húmedos o mojados, lo que garantiza la no conductividad en entornos expuestos al agua.
Factores que influyen en la selección del tamaño del conducto
Capacidad de llenado del cable
La capacidad de llenado de los cables se refiere a la cantidad de espacio dentro de un conducto que pueden ocupar los cables eléctricos. El Código Eléctrico Nacional (NEC) proporciona pautas sobre el porcentaje máximo de llenado para garantizar un funcionamiento seguro y eficiente. El llenado excesivo de un conducto puede provocar una acumulación excesiva de calor, lo que dificulta el tendido de cables y puede dañar el aislamiento.
– Cable único: Para un solo cable, la capacidad de llenado puede ser de hasta 53% del diámetro interno del conducto.
– Dos cables: Al utilizar dos cables, la capacidad de llenado no debe superar los 31%.
– Tres o más cables: Para tres o más cables, la capacidad de llenado no debe exceder 40%.
Estos límites están diseñados para evitar el sobrecalentamiento y garantizar que haya suficiente espacio para instalar los cables sin dañar su aislamiento.
Material de los conductos y su impacto en el dimensionamiento
El material del conducto afecta su diámetro interno y su flexibilidad, lo que a su vez afecta el dimensionamiento. Los distintos materiales tienen propiedades únicas que los hacen adecuados para diversas aplicaciones.
Los conductos metálicos suelen tener un espesor de pared más delgado en comparación con los conductos no metálicos, lo que ofrece un diámetro interno mayor para el mismo tamaño nominal. Esto puede resultar ventajoso cuando se intenta maximizar la cantidad de cables dentro de un conducto. Los conductos metálicos rígidos (RMC) y los conductos metálicos intermedios (IMC) ofrecen una protección sólida y son adecuados para entornos de alto riesgo, mientras que los tubos metálicos eléctricos (EMT) son más livianos y más fáciles de doblar, lo que los hace ideales para aplicaciones comerciales donde se necesita flexibilidad.
Los conductos no metálicos suelen tener paredes más gruesas, lo que reduce su diámetro interno. Sin embargo, ofrecen una excelente resistencia a la corrosión y no son conductores. Los conductos de PVC se utilizan habitualmente en lugares subterráneos y húmedos debido a su resistencia a la humedad. Los tubos eléctricos no metálicos (ENT) y los conductos flexibles no metálicos herméticos (LFNC) son opciones flexibles para cableados complejos y entornos expuestos al agua.
Al seleccionar el material del conducto, es fundamental tener en cuenta los requisitos específicos de su instalación, incluida la durabilidad, la facilidad de instalación y las condiciones ambientales.
Consideraciones ambientales (uso en interiores y exteriores)
El entorno de instalación afecta significativamente la selección y el tamaño de los conductos, ya que diferentes entornos plantean desafíos únicos que deben abordarse para garantizar la longevidad y la seguridad del sistema eléctrico.
Para uso en interiores, los conductos generalmente están protegidos de condiciones climáticas extremas, pero pueden necesitar soportar impactos físicos y exposición a sustancias químicas. Los conductos EMT y flexibles como FMC se utilizan comúnmente en interiores debido a su facilidad de instalación y adaptabilidad a diseños complejos.
Para uso en exteriores, los conductos deben ser capaces de soportar la humedad, las fluctuaciones de temperatura, la exposición a los rayos UV y posibles daños físicos. Los conductos RMC e IMC son adecuados para instalaciones en exteriores debido a su construcción robusta y resistencia a la corrosión. Los conductos de PVC también se utilizan ampliamente en exteriores debido a su excelente resistencia a la humedad y sus propiedades no conductoras.
En entornos húmedos o corrosivos, las áreas expuestas a la humedad, los productos químicos u otras sustancias corrosivas requieren conductos que puedan resistir la degradación. Los LFMC y LFNC están diseñados para dichos entornos y brindan flexibilidad y un sello hermético para proteger el cableado.
Normas y códigos de dimensionamiento de conductos
El NEC proporciona pautas integrales para el dimensionamiento de conductos con el fin de garantizar la instalación segura y eficiente de sistemas eléctricos. Estos requisitos cubren factores como la capacidad de llenado, el espacio para doblar cables y la protección contra daños mecánicos. El cumplimiento de las normas del NEC ayuda a evitar problemas como la sobrecarga de los conductos, el calentamiento excesivo y la dificultad en el mantenimiento y las reparaciones. El NEC especifica los porcentajes máximos de llenado para diferentes tipos y tamaños de conductos en función del tamaño y la cantidad de conductores que contienen. Además, describe los radios de curvatura mínimos para evitar daños a los cables y al aislamiento durante la instalación. El cumplimiento de los requisitos del NEC 10 es esencial para garantizar la seguridad eléctrica y el cumplimiento del código.
Además del NEC, los códigos y reglamentos de construcción locales también rigen el dimensionamiento y las prácticas de instalación de los conductos. Estos códigos pueden incluir requisitos específicos adaptados a las condiciones ambientales locales, los tipos de edificios y las normas de seguridad. Es importante que los instaladores y diseñadores se familiaricen con estos códigos y reglamentos locales para garantizar el cumplimiento de los requisitos regionales. Los códigos locales pueden imponer restricciones o especificaciones adicionales que no están contempladas en el NEC, por lo que es fundamental consultar a las autoridades pertinentes o a los funcionarios encargados del código para obtener orientación. Al cumplir tanto con el NEC como con los códigos de construcción locales, los instaladores pueden garantizar la instalación segura y legal de los conductos eléctricos dentro de su jurisdicción.
Dominar los cálculos de dimensionamiento de conductos
Determinar el área total de los conductores:
– Contar el número de conductores.
– Calcular la sección transversal total de todos los conductores utilizando los datos del fabricante o mediante medición directa si es posible.
Consultar Código o Reglamento:
– Consulte el Código Eléctrico Nacional (NEC) o las regulaciones locales para determinar el porcentaje de llenado máximo permitido para el tipo y tamaño de conducto que esté utilizando.
Calcule el tamaño de conducto requerido:
– Divida el área total de los conductores por el porcentaje de área de relleno permitida para encontrar el tamaño mínimo de conducto necesario.
Consulte los tamaños estándar:
– Redondee al tamaño de conducto estándar más cercano disponible en el mercado.
Tenga en cuenta los requisitos de instalación:
– Asegúrese de que el tamaño del conducto seleccionado cumpla con todos los demás requisitos de instalación, como el radio de curvatura y la tensión de tracción.
Guión:
– Debes pasar 7 conductores de cobre THHN (cada uno de 10 AWG) a través de un conducto de PVC.
– La capacidad máxima de llenado para el tamaño de conducto de PVC elegido es 40%.
Paso 1: Determine el área total de los conductores:
– Para conductores de cobre de 10 AWG, el diámetro es de aproximadamente 0,1019 pulgadas.
– Calcular el área transversal total de los 7 conductores:
– Área total = (π × (0,1019)^2) × 7 ≈ 0,0325 pulgadas cuadradas.
Paso 2: Consultar Código o Reglamento:
– Suponga que la capacidad máxima de llenado permitida para el conducto de PVC es 40%.
Paso 3: Calcule el tamaño de conducto requerido:
– Dividir el área total de conductores por la capacidad de llenado permitida:
– Tamaño de conducto requerido = Área total / Capacidad de llenado permitida
– El tamaño de conducto estándar más cercano que sea mayor a 0,08125 pulgadas cuadradas es el conducto de PVC de 1 pulgada. Otros tamaños estándar para referencia:
– El conducto de 2 pulgadas ofrece mayor capacidad que el de 1 pulgada, lo que permite acomodar más conductores o tamaños de conductores más grandes.
– El conducto de 3 pulgadas proporciona un mayor potencial de expansión para instalaciones más grandes o actualizaciones futuras.
– El conducto de 4 pulgadas permite una capacidad adicional significativa, adecuada para configuraciones de cableado extensas.
– Hay conductos de 5 y 6 pulgadas disponibles para aplicaciones que requieren mucho espacio o numerosos conductores.
– Los tamaños más grandes, como los conductos de 7 y 8 pulgadas, se utilizan en contextos industriales especializados donde se necesita una capacidad extrema.
Paso 5: Considere los requisitos de instalación:
– Asegúrese de que el conducto de PVC de 1 pulgada elegido cumpla con todos los requisitos de instalación, como radio de curvatura, tensión de tracción, etc.
Si sigue estos pasos y considera una variedad de tamaños de conductos estándar, podrá determinar el tamaño de conducto adecuado para sus necesidades de instalación específicas y, al mismo tiempo, estar preparado para posibles ajustes o expansiones futuras.
Herramientas y recursos para una medición precisa
-Cinta métrica: Una herramienta estándar para medir longitudes y diámetros de conductos con precisión.
-Calibradores: Útiles para medir con precisión el diámetro de conductores o el diámetro interior de conductos.
-Calibre de cables: Herramienta para medir el grosor de los cables, ayudando a determinar el tamaño de los conductores.
-Tabla de llenado de conductos: gráficos o tablas proporcionados por los fabricantes o disponibles en los libros de códigos eléctricos para determinar la cantidad máxima de conductores permitidos en diferentes tamaños de conductos.
-Calculadora: Una calculadora sencilla para realizar cálculos aritméticos básicos relacionados con el dimensionamiento de conductos.
-Manual NEC: El manual del Código Eléctrico Nacional proporciona pautas, gráficos y tablas para el dimensionamiento de conductos y capacidades de llenado.
-Sitios web de fabricantes: muchos fabricantes de conductos ofrecen recursos en línea, incluidas guías de tamaño y calculadoras basadas en sus productos.
–Calculadoras de llenado de conductos: varios sitios web ofrecen calculadoras de llenado de conductos donde puede ingresar la cantidad y el tamaño de los conductores y obtener recomendaciones sobre el tamaño de los conductos. Algunos ejemplos incluyen:
Al utilizar estas herramientas y recursos, puede garantizar un dimensionamiento preciso de los conductos para sus instalaciones eléctricas.
Errores comunes que se deben evitar
Llenado excesivo del conducto
Sobrellenar un conducto colocando demasiados cables o alambres más allá de su capacidad puede causar varios problemas, como sobrecalentamiento, aumento de la resistencia eléctrica y posibles daños en el aislamiento, todo lo cual complica el mantenimiento futuro. Esto también puede dificultar la instalación de cables adicionales cuando sea necesario. Para evitar estos problemas, es esencial cumplir con los límites de capacidad de llenado establecidos por códigos como el Código Eléctrico Nacional (NEC), utilizando tablas de dimensionamiento adecuadas para garantizar que la cantidad y el tamaño de los cables se mantengan dentro de los porcentajes de llenado permitidos.
Ignorando las necesidades futuras de expansión
No tener en cuenta las necesidades de expansión futuras durante la instalación de los conductos puede dar lugar a modificaciones costosas y que consumen mucho tiempo en el futuro, así como a limitaciones de espacio cuando se deben agregar nuevos conductos. Esta falta de previsión puede dar lugar a instalaciones ineficientes y desordenadas. La solución es planificar la expansión futura instalando conductos ligeramente más grandes que los requisitos actuales y dejando espacio para cables adicionales. Además, la incorporación de puntos de tracción accesibles puede facilitar las modificaciones futuras.
Malentendido sobre los requisitos del código
La falta de comprensión o interpretación de los códigos eléctricos que rigen la instalación de conductos puede tener consecuencias graves, como riesgos de seguridad, inspecciones fallidas, multas, responsabilidades legales y sistemas eléctricos ineficientes. Para evitar estos problemas, es fundamental que los instaladores y diseñadores estén completamente familiarizados con los códigos aplicables, como el NEC, y actualicen periódicamente sus conocimientos para mantenerse al día con los cambios. En caso de duda, consultar con expertos en códigos o inspectores puede garantizar el cumplimiento y las prácticas de instalación adecuadas.
Conclusión
En resumen, seleccionar el tamaño correcto de conducto es esencial para garantizar la seguridad, la eficiencia y el cumplimiento de los códigos de construcción en proyectos eléctricos. Los conductos de tamaño insuficiente corren el riesgo de sobrecalentarse y dañar el aislamiento, mientras que los de tamaño excesivo son innecesariamente costosos y engorrosos. Esta guía desmitifica el proceso al cubrir los tipos de conductos, los factores que influyen en el dimensionamiento, las normas y códigos relevantes y los cálculos paso a paso. Comprender los tipos de conductos, considerar los factores ambientales y consultar herramientas y recursos como el Manual NEC y las calculadoras en línea son pasos cruciales. Los errores comunes que se deben evitar incluyen sobrellenar los conductos, descuidar las necesidades de expansión futuras y no comprender los requisitos del código. Si sigue estas pautas, puede garantizar un dimensionamiento preciso de los conductos e instalaciones eléctricas eficientes.
References to above ground conduits in this article are to conduits protect electrical installation placed directly on the ground that are not buried in the ground.
Advantages of Above Ground Conduit:
1.Accessibility: One of the primary advantages of above ground conduit is its accessibility. Unlike underground systems, which often require extensive excavation for maintenance or repairs, above ground conduits are easily reachable for inspection and servicing.
2.Cost-effectiveness: The installation of above ground conduit systems can be more cost-effective than their underground counterparts. The elimination of excavation costs and the ease of installation contribute to overall savings in both time and money.
3. Flexibility: Above ground conduits offer greater flexibility in infrastructure planning and modifications. They can be installed in a modular fashion, allowing for easy expansion or reconfiguration as the need arises.
Disadvantages of Above Ground Conduit:
1. If the wiring and original parts are damaged, the conduit placed on the ground is likely to be dangerous and cause injury to people.
2. The above conduit may not provide adequate protection for the electrical wiring because in high-traffic or high-hazard areas, the conduits are more easily to be damaged.
3.Exposed conduit requires higher performance, more rigidity, better resistance to UV light and humidity, etc.
What is Below Ground Conduit?
Below ground conduit, also known as underground conduit, serves various purposes, including conveying water, managing sewage, and transporting natural gas. These conduits are commonly crafted from materials like steel, concrete, or plastic and are strategically buried beneath the surface to shield them from potential damage and minimize disruption to surface activities or structures. In this article we focus on the conduit that protects electrical wiring.
Advantages of Below Ground Conduit:
1.Protection: One of the primary advantages of below ground conduit is its ability to shield utility lines from external elements such as weather, vandalism, and accidental damage. By placing utilities underground, the risk of service interruption due to external factors is significantly reduced.
2.Aesthetics: Below ground conduit systems contribute to the aesthetic appeal of urban landscapes by concealing unsightly utility lines from view. This underground placement helps maintain the visual integrity of streetscapes and public spaces, enhancing the overall ambiance of the built environment.
3.Safety: Underground conduits enhance public safety by minimizing the exposure of utility lines to potential hazards such as vehicle collisions or construction activities. By keeping utilities out of sight and out of harm’s way, below ground conduit systems help mitigate risks to both infrastructure and human life.
4. Space Optimization: In densely populated urban areas where space is at a premium, underground conduits offer a space-efficient solution for utility infrastructure. By utilizing the subsurface environment, below ground conduit systems maximize land use efficiency while minimizing surface disruption.
Disadvantages of Below Ground Conduit:
1. Digging trenches for laying underground conduits is labor-intensive and requires heavy machinery, contributing significantly to project expenses. Accessing and repairing underground infrastructure is costly and often requires specialized equipment and expertise, leading to increased operational costs and prolonged downtime.
2.Maintenance tasks are challenging due to limited accessibility to underground infrastructure. The complexity of underground conduit systems requires careful planning and maintenance strategies to mitigate risks effectively. Repairing underground conduits often requires specialized equipment and expertise, further adding to the overall cost and time of the project.
What is Encased Buried Conduit?
Encased buried conduit, also known as encased conduit or encased duct bank, refers to a system in which underground utility conduits are enveloped within a protective casing or enclosure. This casing, typically composed of concrete or other durable materials, provides an additional layer of insulation and reinforcement, safeguarding the utility lines from external threats such as moisture, soil erosion, and physical damage. In the following, embedded conduits for electrical installations are mentioned.
Advantages of Encased Buried Conduit:
1.Enhanced Protection: The primary advantage of encased buried conduit is its superior protection against environmental hazards and mechanical stresses. By encasing utility conduits within a robust casing, the risk of damage from factors such as groundwater infiltration, soil movement, and construction activities is significantly reduced.
2.Structural Stability: Encased buried conduit systems contribute to the structural integrity of underground utility networks by providing added support and reinforcement. The concrete casing distributes external loads more evenly, minimizing the risk of conduit deformation or collapse under pressure.
3.Longevity: The additional layer of protection afforded by encased buried conduit enhances the longevity and durability of underground utility infrastructure. By shielding utility lines from corrosion, abrasion, and other forms of wear and tear, encased conduit systems help extend the service life of essential services.
What is Direct Buried Conduit?
Direct buried conduit, also known as direct burial or direct burial duct, refers to the method of installing utility conduits directly into the ground without the need for additional encasement or protection. These conduits, typically made of durable materials such as PVC, HDPE, or metal, are buried at a sufficient depth to shield them from external factors and provide a secure pathway for utility transmission.
Advantages of Direct Buried Conduit:
1.Simplified Installation: One of the primary advantages of direct buried conduit is its simplified installation process. By eliminating the need for additional casing or encasement, direct burial systems reduce complexity and streamline deployment, saving both time and labor costs.
2.Cost-effectiveness: Direct buried conduit offers cost savings compared to other underground conduit methods. With fewer materials and less labor required for installation, direct burial systems present a more economical option for deploying utility infrastructure.
3.Space Optimization: Direct buried conduit maximizes land use efficiency by utilizing the subsurface environment for utility transmission. By burying conduits directly into the ground, valuable surface space is preserved, making it ideal for urban environments where space is at a premium.
4.Resilience: Despite its simplicity, direct buried conduit provides adequate protection for utility lines against environmental factors such as soil erosion, temperature fluctuations, and physical damage. The burial depth and choice of materials ensure the durability and resilience of the conduit system over time.
What is the difference between EB and DB conduit?
1. Structural Reinforcement:
– EB Conduit: Encased Buried conduit systems provide structural reinforcement by enveloping utility conduits within a protective casing, typically made of concrete or other durable materials. This additional layer of protection enhances the structural stability of the conduit system, minimizing the risk of deformation or collapse under pressure.
– DB Conduit: In contrast, Direct Buried conduit systems do not feature additional encasement or reinforcement. Utility conduits are buried directly into the ground without additional protection, relying solely on the integrity of the conduit material to withstand external forces.
2. Installation Complexity:
– EB Conduit: Installing Encased Buried conduit systems typically involves more complex procedures due to the need for encasement. This may require additional labor, materials, and specialized equipment, increasing upfront installation costs.
– DB Conduit: Direct Buried conduit systems offer a simpler installation process, requiring less time and resources. Utility conduits are buried directly into the ground at a sufficient depth, reducing the need for additional materials or specialized equipment.
Ctube-UL Listed DB120 PVC Utilites Duct
What types of conduit can be buried?
1.PVC (Polyvinyl Chloride):
–Conducto de PVC is one of the most commonly used materials for buried conduit systems due to its affordability, durability, and corrosion resistance.
– PVC conduits are lightweight, easy to install, and resistant to chemical and environmental degradation, making them ideal for underground applications.
– However, PVC conduits may be susceptible to impact damage and thermal expansion, requiring careful installation and proper backfilling procedures to prevent deformation or collapse.
2. HDPE (High-Density Polyethylene):
– HDPE conduit is prized for its exceptional strength, flexibility, and resistance to corrosion, abrasion, and chemical exposure.
– HDPE conduits are lightweight, yet durable, and offer superior impact resistance, making them well-suited for buried applications in challenging terrain.
3. Rigid Metal (Steel or Aluminum):
– Rigid metal conduits, such as steel or aluminum, offer robust protection for buried utility lines against mechanical stresses, impact damage, and environmental factors.
– Metal conduits are highly durable and fire-resistant, making them suitable for high-risk environments or areas prone to vandalism or external damage.
– However, metal conduits may be heavier and more labor-intensive to install compared to plastic conduits, requiring specialized equipment and expertise.
Considerations for Buried Conduit Selection
1.Environmental Conditions
When selecting buried conduit materials, it’s essential to consider environmental factors such as soil composition, moisture levels, temperature fluctuations, and chemical exposure. Materials should be chosen based on their resistance to corrosion, abrasion, and degradation in specific soil conditions.
2.Installation Requirements
Different conduit materials may have varying installation requirements in terms of trenching, backfilling, jointing methods, and equipment needs. Proper installation techniques are critical to ensuring the longevity and performance of buried conduit systems.
3.Long-Term Maintenance
Considerations for long-term maintenance, repair, and replacement should also be factored into conduit selection. Materials that offer ease of access for inspection and servicing, as well as resistance to degradation over time, can help minimize lifecycle costs and downtime.
Buried conduit systems are essential components of modern utility infrastructure, providing a secure pathway for the transmission of essential services underground. The selection of conduit materials plays a critical role in determining the reliability, longevity, and performance of underground utility networks. PVC, HDPE, rigid metal, and concrete are among the primary materials used for buried conduit systems, each offering distinct advantages and considerations. By carefully evaluating environmental conditions, installation requirements, and long-term maintenance considerations, infrastructure planners and developers can make informed decisions to ensure the resilience, reliability, and sustainability of buried conduit systems for generations to come.
It must be emphasized that the choice of conduit type must adhere strictly to local electrical codes and regulations, prioritizing safety and compliance with industry standards. Consider conditions such as depth of conduit burial, wall thickness of conduit, etc. Good luck with your electrical installation project!
Para brindar las mejores experiencias, utilizamos tecnologías como cookies para almacenar y/o acceder a información del dispositivo. Si acepta el uso de estas tecnologías, podremos procesar datos como el comportamiento de navegación o los identificadores únicos en este sitio. Si no acepta o retira el consentimiento, es posible que se vean afectadas ciertas características y funciones.
Funcional
Siempre activo
El almacenamiento o acceso técnico es estrictamente necesario para el fin legítimo de permitir el uso de un servicio específico expresamente solicitado por el suscriptor o usuario, o para el solo fin de efectuar la transmisión de una comunicación a través de una red de comunicaciones electrónicas.
Preferencias
El almacenamiento o acceso técnico es necesario para la finalidad legítima de guardar preferencias no solicitadas por el suscriptor o usuario.
Estadística
El almacenamiento o acceso técnico que se utiliza exclusivamente para fines estadísticos.El almacenamiento o acceso técnico se utiliza exclusivamente con fines estadísticos anónimos. Sin una citación judicial, el cumplimiento voluntario por parte de su proveedor de servicios de Internet o registros adicionales de un tercero, la información almacenada o recuperada para este solo fin generalmente no se puede utilizar para identificarlo.
Marketing
El almacenamiento o acceso técnico es necesario para crear perfiles de usuario para enviar publicidad, o para rastrear al usuario en un sitio web o en varios sitios web con fines de marketing similares.
Spanish (Mexico)
English
French
Arabic
Spanish (Chile)
Portuguese
